1.系统设计思路
具体要求和安全防范之有关规定，该系统及配套设备拟达到如下要求：
(1) 可防止人员非法进入防范区域；
(2)防盗装置外形美观，设备均符合中国及国际质量认证；
(3)具有先进性的智能保安系统；
(4) 具有全天候报警功能，重点部位报警；
(5) 选用设备符合国内及国际标准认证，适应中国国情；
(6)整个系统全部采用先进设备，技术领先，可靠性高，使用简便，经久耐用，配套性好，具有一 定的自我防护能力。
2.系统概述

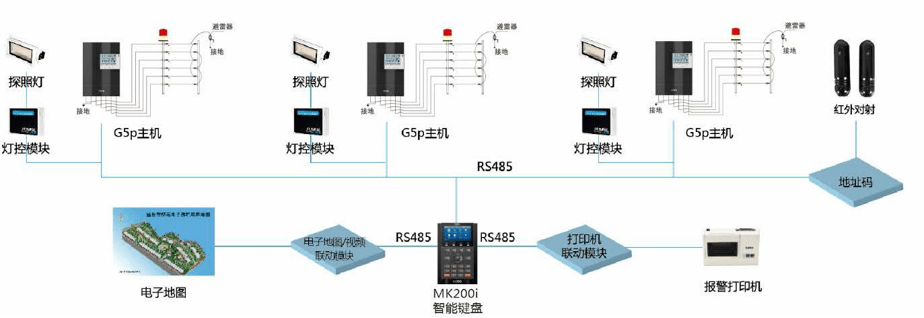

由报警探测器、防区模块、传输网络、报警主机及管理工作站等组成。结合建筑围墙形式对小区 周界采用电子围栏进行围闭，共设六个报警防区,当非法攀爬触动电子围栏时，系统通过报警模块 箱把信息传送至监控中心，并联动监控中心弹屏并发警报声进行提醒，监控中心可通过键盘消除报 警。电子围栏设备的电源由监控中心ups配电箱取电。下图所示为脉冲电子围栏的工作原理图：
3.总体架构
3.1前端设计
电子围栏前端部分是电子围栏系统的重要组成部分，为了保证电子围栏整个系统的正常运行 和较长的使用寿命，电子围栏前端必须具有抗高压、抗污、抗氧化、耐腐蚀等基本功能。

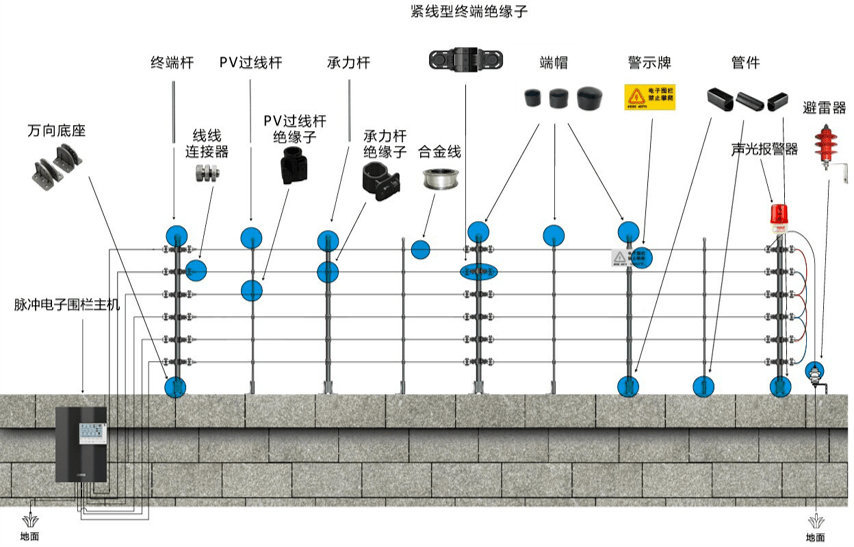

电子围栏由终端杆、承力杆、PV过线杆、PV杆绝缘子、围栏合金导线、警示牌、紧线器等组成。根据现场的周界情况，可以采取竖直、倾斜、L形围栏支架，具体以现场围墙情况选用合适的支架 和安装方式。
为了更好的起到震慑作用，每隔10米悬挂警示牌一块。
合金线线张力：30-50kg。
合金线线径：Φ1.8mm高强度，低电阻，抗腐蚀专用合金导线。中间过线杆间距：一般为4至5米左右。
3.2报警方式

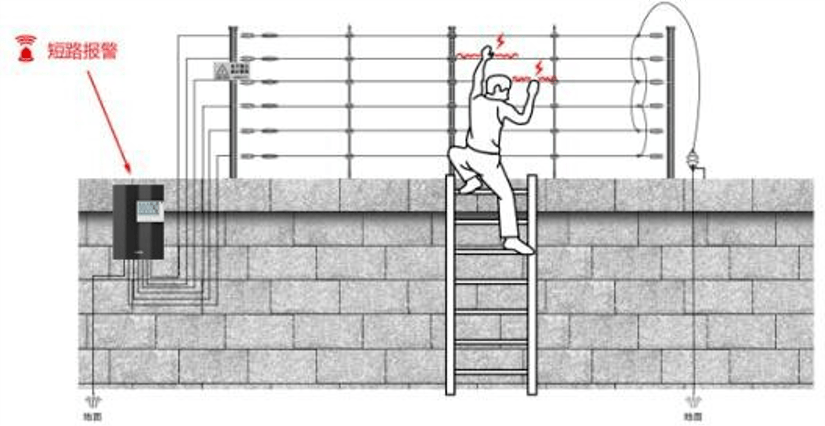

短路报警：当合金线被左右或上下短接时立刻报警，同时液晶屏点亮并有报警声音提示。

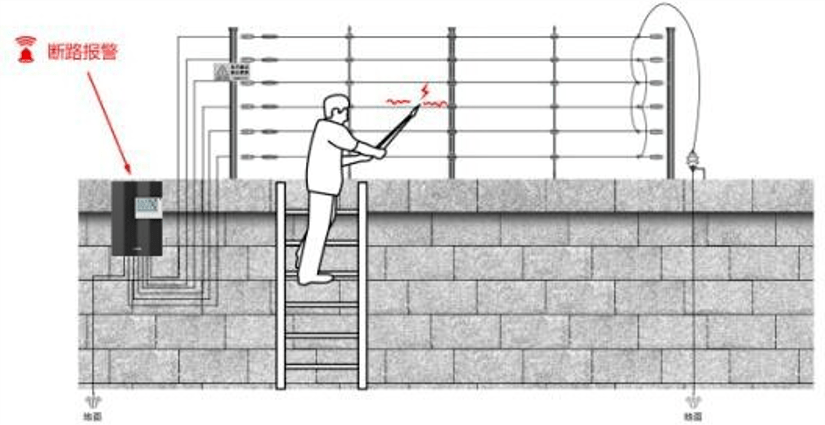

断路报警：当触碰任何一根围栏导线的时候都会受到脉冲电的打击,同时碰触到两根围栏
线更会受到电击,防范非常严密。当入侵者试图剪断围栏强行进入则会发生报警。
3.3信号系统传输
RS485总线布线要求：
拓扑结构采用手拉手结构，不支持环形或星形连接。
从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响 最低。
应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。
下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多节点，再者是 某个节点上引出过长分支。
RS-485总线的长度不能超过1000m，超过1000m，请使用中继器或选择带光口型号脉冲主机。
在220KV及以上的变电站，需要在屏蔽双绞线上套镀锌钢管。
在RS-485总线布线的时候，220V电源线或者其他电源线，必须要与RS-485屏蔽双绞线 分开布线。RS485信号线应采用双绞屏蔽线，推荐型号：RVSP2×1.5mm?。
网络布线要求：
每根网线的两头要用独立的标志标记出来，比如用白色的标签在两头同时标记“A1”。
布线过程中不允许将网线折死弯，网线不能有硬伤，一定要爱护网线，比如将网线捆好， 不要踩网线，搬运东西的时候不要砸到网线等。
工程采用的网线是超五类非屏蔽式双绞线。
当网线与强电交叉或平行分布时，不能将网络线路和电源线路铺设在同一管槽内，也不能 将网线与电源穿入同一墙面孔内。
每根网线的长度不得超过一百米，以防衰减。
光纤布线要求：
光纤应选择G652单模光纤，光纤和主机接口型号：FC/APC。
户外用光缆直埋时，宜选用铠装光缆。架空时，可选用带两根或多根加强筋的黑色塑料外护套的光纤。
在光纤布线中，应该由受过严格培训的技术人员去进行光纤的端接和维护。一次布放长度 不要太长(一般2km)，布线时应从中间开始向两边牵引。
施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤；另外，牵引力不应超过最大 铺设张力。光纤要转弯时，其转弯半径应大于光纤自身直径的20倍。光纤穿墙时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。
3.4系统供电
明配线管：明配线管应横平竖直、排列整齐。
应设管卡固定，在终端、弯头中点处的150mm～500mm范围内应设管卡；在距离盒、箱、柜 等边缘的150mm～500mm范围内应设管卡。
线管转弯的弯曲半径不应小于所穿入线缆的最小允许弯曲半径，且不应小于该管外径的6倍；当暗管外径大于50mm时，不应小于10倍。
埋地敷设：室外埋地敷设的线管，埋深不宜小于0.7m，壁厚应大于等于2mm；埋设于硬质路面下时，应加钢套管。
进出建筑物线管应做防水坡度，坡度不宜大于15‰。
线缆敷设：线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。管内线缆间不应拧绞，不得有接头。
3.5控制中心
控制中心是电子围栏系统的核心组成部分，是前端脉冲防区集中控制与管理的平台。控制中心由 监控报警管理平台软件、防盗报警控制器或控制键盘、电子地图、报警打印机等报警产品，以及可 以与之报警联动的视频监控系统组成。
3.6系统联动
1、视频联动
系统应可与视频监控系统联动，当有入侵行为发生，联动视频设备进行录像抓拍取证、软件进 行声音警示、窗口弹出报警信息、模拟电子地图相应防区变红等。
本方案提供两种实现视频联动的方法。第一种方法是通过视频联动模块来实现，把视频联动模块的无源开关 量输出信号与行业硬盘录像机的开关量输入接口连接，如下图所示接线。
当周界防区报警时，防区对应的视频联动模块有开关量 输出，硬盘录像机会提示报警信息，同时摄机就会联动动作（摄像机执行什么动作提前在硬盘录像机里设置）。
