  • 停车施工地感线圈技术要求-智能化弱电、安防监控
  • 分享

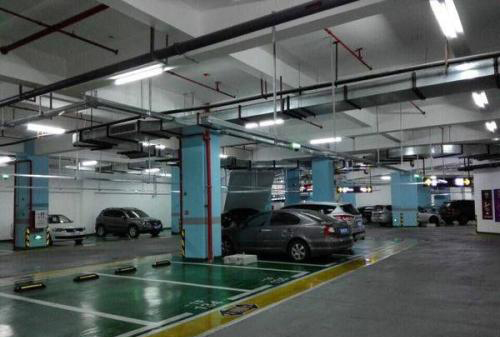

目前现代化的智能停车场系统广泛应用于各种停车场、地下车库、小区、单位的大门口等,智能停车场的主要组成部分是:系统由入口控制机、出口控制机、自动道闸、车辆检测器、通讯转换器、管理软件,满位显示屏、收费显示屏、发行机、图象捕捉卡、摄像机、感应卡等组成。




工具/原料

  • 出入口控制机、自动道闸等包装应完好,材料外观不应有破损,附件、备件、工具应齐全。

  • 工程施工布线标准、线材规格型号、应符合停车场工程设计要求及标准停车场的有关规定。

  • 携带好齐全的相关单据,及资料。


步骤/方法

  1. 1

    线圈材料:标准Φ0.75mm耐高温镀锡线。

  2. 2

    周围50公分范围内不能有大量的金属,如井盖、雨水沟盖板等。

  3. 3

    周围1米范围内不能有超过220V的供电线路。

  4. 4

    作多个线圈时,线圈与线圈之间的距离要大于2米,否则会互相干扰。

  5. 5

    标准3米宽马路,地感线圈的尺寸为2米长1米宽,角上做45°、20厘米长的切角。

  6. 6

    线圈与马路边的距离在50厘米左右,线圈为垂直叠加绕38圈,总长度在30-40m。

  7. 7

    埋设线槽切割参数:宽度3-5mm、深度40-50mm,深度和宽度要均匀一致,应尽量避免忽深忽浅、忽宽忽窄的情况。

  8. 8

    线圈应与道闸或控制机处于同一平衡位置。

  9. 9

    线圈引出的两根线应该双绞,密度为每米不少于50结,未双绞的输出引线将会引起干扰。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低,所以引线电缆的长度要尽可能短。


注意事项

  • 在马路当中建一个环形水泥墩,俗称安全岛。安全岛主要是起摆放设备以及防止车辆撞击设备的作用。如因马路宽度限制设备安装于路边时,应在路边做设备安装地基。安全岛施工注意事项:

  • 如设备安装地基尺寸应比设备实际尺寸大10厘米以上,防止固定设备时膨胀螺丝将地基胀破。

  • 安全岛应高出地面约10cm-15cm。

  • 如设备安装的地面为水泥基础时,地基可直接在地面上铺设,但铺设的地方应该以星型每间隔25厘米打一根钢筋(Φ20以上),钢筋应深入地面不低于5厘米、外露不低于5厘米。

  • 如设备安装的地面为沥青基础时,地基可直接在地面上铺设,但铺设的地方应该以星型每间隔25厘米打一根钢筋(Φ20以上),钢筋应深入地面不低于20厘米、外露不低于5厘米。
