  • 天津、北京公司大厦办公楼网络综合布线设计方案-金色巨腾
  • 分享

1.1项目总体规划

1.1.1XXX办公楼综合布线项目介绍

公司地处大厦5楼,楼层面积约480平方米,基本成长方形,长24M,宽20M。从公司现有的组织结果入手,及房屋实际的构造,在办公区南侧打隔墙,分隔出机房、会议室、经理办公室、财务室、大厅。其他空间作为大厅以及财务办公室中采用办公隔断分割出每个员工的办公室。

1.1.2XXX办公楼综合布线项目要求

基本情况:整个局域网采用以太网技术,主干带宽达1000Mbps,100Mbps到桌面。

1、开放。采用标准RJ45接口,兼容不同厂家的标准产品。

2、灵活。水平子系统支持语音、数据,支持10Base-T、100Base-T等。

3、可靠。高品质布线系统,通过标准测试与验证,提供15年以上质保。

4、先进。采用目前流行,具有一定先进技术的超五类系列产品。

5、易于管理。面板、配线架有明显标识,机房线路管理、维护方便。




1.1.2.1有关技术要求

符合最新的国际标准ISO/IEC11801超五类布线系标准,产品应符合做主网络的高速、可靠的信息传输要求,并具有高度灵活性、可靠性、综合性、易扩容性。进行开放式布线,所有插座端口都支持数据通讯、语音和图像传递,满足电视会议,多媒体等系统的需要。

能满足灵活的应用要求,即任一信息点能够方便地任意连接终端设备。

所有接插件都应是模块化的标准件,以方便管理并在将来有更大的发展时,容易地将设备扩展进去。

能够支持千兆速率的数据传输,可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。

网络就易于管理。

1.1.2.2国家、行业及地方标准和规范

CECS90:97建筑与建筑群网络布线工程设计规范

CECS89:97建筑与建筑群网络布线工程施工及验收规范

GB/T50311-2000建筑与建筑群网络布线系统工程设计规范

GB/T50312-2000建筑与建筑群网络布线系统工程验收规范

YD/T9261-2-1997大楼通信网络布线系统行业标准

1.1.2.3国际技术标准、规范

ISO/IEC11801:1995建筑物网络布线规范

ETA/TIA-568A:1995商务建筑物电信布线标准

ETA/TIA569商务建筑物电信布线路由标准

ETA/TIA-606商务建筑物电信基础设施管理标准

ETA/TIATSB67商务建筑物电信布线测试标准

EN50173欧洲商务建筑电信布线标准

1.1.2.4卖方对所提供产品的质量保证

卖方应提供产品质量、工程资质的有关证明以及产品质量的有关保证和承诺。

1.1.2.5资料交付

卖方应提供系统布线施工图、接线图、系统测试报告、布线标识、有关说明书等工程文件,以便于今后的运行维护。

1.2项目设计目标

兼容性:综合布线是完全独立的而与应用系统相对无关,可以适用于多种应用系统。

开放性:系统应采用开放式体系结构,符合多种国际上现行的标准,对多数著名厂商的产品都是开放的,并支持所有通信协议。

灵活性:系统应采用标准的传输线缆和相关连接硬件,模块化设计,所有通道都是通用的。所有设备的开通及更改均不需改变布线线路,并可灵活多变组网。

可靠性:系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道,每条通道都要采用专用仪器测试链路阻抗及衰减率,以保证其电气性能。应用系统应采用点到点端接,任何一条链路故障均不影响其它链路的运行,从而保证整个系统的可靠运行。

先进性:系统布线方式合理。所有布线均应采用世界上最新通信标准,并为同时传输多路实时多媒体信息提供足够的余量。

经济性:统一考虑闭路电视系统、网络系统、通信系统和视频点播系统,统一设计,统一施工,统一管理。避免重复劳动和设备占用。

可维护性:系统设计应科学合理,做到维护简单、方便。故障影响范围尽可能小。

1.3项目设计依据

1.3.1布线设计施工应满足的标准

-ISO11801国际建筑通用布线标准

-IEEE100BASE-T100兆以太网

-CCITTISDN综合业务数据网络标准

-IEEE802.310BASE-T光纤分布数据接口(FDDI)标准

-IEEE802.5TOKENRING网络标准

1.3.2布线设计施应满足下列安装与设计规范

h中国民用建筑电气设计规范(JGJ/T16-92)

h智能建筑设计标准(EBD-03-95)

h工业企业通信设计规范(CECS09:89)

h建筑与建筑群综合布线系统工程设计规范(CECS72:97)

h建筑与建筑群综合布线系统工程施工及验收规范(CECS72:97)

h电气装置安装工程施工及验收规范(GBJ23282)

第二章综合布线系统

2.1综合布线系统分析

布线系统实施的前期部分因为和装修有很大关联,所有要根据装修工程的进度进行相应进行。

在主干线槽以及分支铁管施工完成后,可以进行放线部分工作,由于系统结构比较简单,要求在一天内完成,根据现场实际情况,对暴露在线槽外的线缆进行相应的保护。完成后,相应的土建施工可以继续进行。

墙面插座的安装和强电墙面插座同步进行,因为数量少,要求在2个小时内完成。办公隔断内的布线施工以及插座模块的安装与家具安装同步进行。在办公隔断安装顺利的情况下,在一天内完成。

网络机柜内线缆的整理和配线架的安装在装修完成后进行,由于信息点数量不大,要求在一天内完成。配线架安装在机柜上部。所有线缆上应该按照设计做好标记,插座面板和配线架上按照设计标记信息点编号,以方便日后的管理维护。

2.2综合布线的特点

1、综合布线是一套标准的配线系统,综合了所有的语音、数据、图像与监控等设备。

2、综合布线对不同厂家的语音、数据设备均可兼容,且使用相同的电缆与配线架、相同的插头和模块插孔。

3、综合布线采用模块化设计,所有的接插件都是积木标准件,易于扩充及重新配置。

4、综合布线系统采用高品质的标准材料,以组合压接的方式构成一套高标准通道,所有器件均通过UL、CSR及ATM认证。

5、综合布线系统属于一次性投资的项目。

2.3综合布线的优点

全系列产品

开放的系统体系

先进的互连结构

模块化的设计

灵活性

管理的简易性

扩充的方便性

集散式的管理思想

构建及操作费用的节省

多厂商的支持

2.4布线系统的结构

综合布线一般采用星型拓扑结构。该结构下的每个分支子系统都是相对独立的单元,对每个分支子系统的改动都不影响其它子系统,只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。

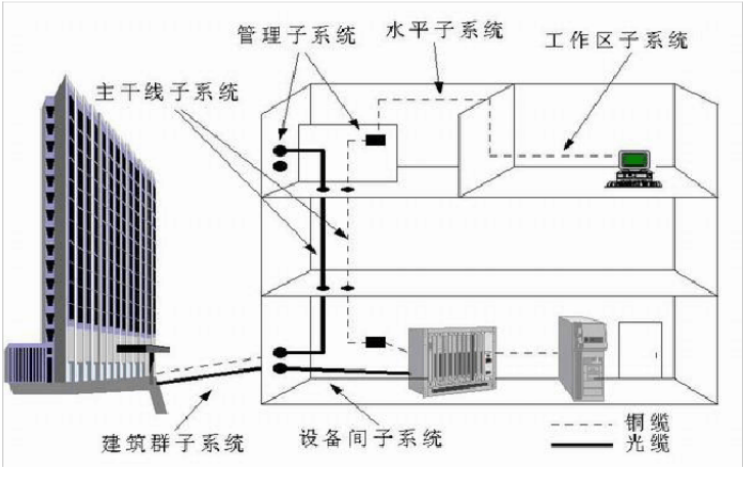

综合布线采用模块化的结构。按每个模块的作用,可把它划分成6个部分,如图所示。这6个部分可以概括成"一间、二区、三个子系统",即:

◆设备间

◆工作区

◆管理区

◆水平子系统

◆干线子系统

◆建筑群子系统
