水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。
1）缆线般应按下列要求敷设：
缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。
缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
2）缆线的弯曲半径应符合下列规定：
（1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；
（2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；
（3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；
（4）光缆的弯曲半径应至少为光缆外径的15倍。
电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。
在暗管或线槽中缆线敷设完毕后，宜在信道两端出口处用填充材料进行封堵。
3）预埋线槽和暗管敷设缆线应符合下列规定：
敷设线槽的两端宜用标志表示出编号和长度等内容。
敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%~60%，弯管道应为40%~50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%~30%。预埋线槽宜采用金属线槽，线槽的截面利用率不应超过50%。
4）设置电缆桥架和线槽敷设缆线应符合下列规定：
电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于30mm；在过梁或其它障碍物处，不宜小于50mm。
槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。
电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5~10m处进行固定。
在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。
楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。
采用吊顶支撑柱作为线槽在顶棚内敷设缆线时，每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎，缆线护套应阻燃，缆线选用应符合设计要求。
建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆的施工技术要求应按照本地网通信线路工程验收的相关规定执行。
施工过程由三个方面完成：管道安装，拉线安装和配件端接。
1、管道安装：由具有电信部门二级通信工程安装资格的工程队完成，工艺质量满足国家电信部门有关的施工规范和EIA/TIA569标准。布线桥架的焊接，线槽的过渡联接满足国家电工标准中对强电安装的工艺和安全要求。
2、拉线安装：开放式布线系统对拉线施工的技能要求较其它布线高得多，这主要是由传输介质的特点决定的。在开放式布线系统中，采用的传输介质一般有两种类型，一类为双绞线，另一类为光纤，它们的材料构成和传输特征虽然不同，但在拉线时都要求轻拉轻放，不规范的施工操作有可能导致传输性能的降低，甚至线缆损伤。
在施工中经常可以看到下列情况：
（1）双绞线外包覆皮起皱或撕裂，这是由于拉力过大和线槽的转角，过渡联接不符合要求造成的。
（2）双绞线外包覆皮光滑，看不出问题，但用仪表测量时发现传输性能达不到要求，这是由于拉线时拉力过大，使双绞线的长度拉长，绞合拉直造成的。这种情况用于语音和10Mbps以下的数据传输时，影响也许不太大，但用于高速数据传输时则会产生严重的问题。
（3）光纤没有光信号通过，这是由于拉线时操作不当，线缆严重弯折使纤芯断裂造成的。这种情况常见于光纤布线的弯折之处。
为了避免施工中出现上述问题，在ISO/IEC11801标准EIA/TIA569标准中规定：
双绞线（尤其是超五类双绞线）拉线时的拉力不能超过13磅（约20公斤）。光纤的拉力不能超过5磅（约8公斤）。
为了保证施工的质量，规定：
（1）拉线时每段线的长度不超过20米，超过部分必须有人接送；
（2）在线路转弯处必须有人接送；
3）、配件端接：
配件端接的工艺水平将直接影响布线系统的性能。公司对其严格把关，所有的端接操作都将由专业工程师完成。
施工工艺技术要求
严格按图纸施工，在保证系统功能质量的前提下，提高工艺标准要求，确保施工质量。
预埋（留）位置准确、无遗漏。
管路两端设备处导线应根据实际情况留有足够的冗余。导线两端应按照图纸提供的线号用标签进行标识，根据线色来进行端子接线，并应在图纸上进行标识，作为施工资料进行存档。
设备安装牢固、美观、预装设备、竖成列，墙装设备端正一致，资料整理正规完整无遗漏，各种现场变更手续齐全有效。
电缆（线）的敷设：
在布线系统中，大多信号都是电流信号或数字信号，故对电缆（线）的敷设工作应注意以下几点：
电缆敷设必须设专人指挥，在敷设前向全体施工人员交底，说明敷设电缆的根数，始末端的编号，工艺要求及安全注意事项。
敷设电缆前要准备标志牌，标明电缆的编号、型号、规格、图位号、起始地点。
在敷设电缆之前，先检查所有槽、管是否已经完成并符合要求，路由与拟安装信息口的位置是否与设计相符，确定有无遗漏。
检查预埋管是否畅通，管内带丝是否到位，若没有应先处理好。
放线前对管路进行检查，穿线前应进行管路清扫、打磨管口。清除管内杂物及积水，有条件时应使用0.25Mpa压缩空气吹入滑石粉风保证穿线质量。所有金属线槽盖板、护边均应打磨，不留毛刺，以免划伤电缆。
核对电缆的规格和型号。
在管内穿线时，要避免电缆受到过度拉引，每米的拉力不能超过7公斤以便保护线对绞距。
布放线缆时，线缆不能放成死角或打结，以保证线缆的性能良好，水平线槽中敷设电缆时，电缆应顺直，尽量避免交叉。
做好放线保护，不能伤保护套和踩踏线缆。
对于有安装天花的区域，所有的水平线缆敷设工作必须在天花施工前完成；所有线缆不应外露。
留线长度：楼层配线间、设备间端留长度（从线槽到地面再返上）铜缆3~5m，光缆7~9m，信息出口端预留长度0.4m。
线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。
垂直线缆的布放：穿线宜自上而下进行，在放线时线缆要求平行摆放，不能相互绞缠、交叉，不得使线缆放成死弯或打结。
光缆应尽量避免重物挤压。
绑扎：施工穿线时作好临时绑扎，避免垂直拉紧后再绑扎，以减少重力下垂对线缆性能的影响。主干线穿完后进行整体绑扎，要求绑扎间距≤1.5M。光缆应时行单独绑扎。绑扎时如有弯曲应满足不小于10CM的变曲半径。
安装在地下的同轴电缆须有屏蔽铝箔片以阴隔潮气。
同轴电缆在安装时要进行必要的检查，不可有损伤屏蔽层。
安装电缆时要注意确保各电缆的温度要高于5?C。
填写好放线记录表：记录中主干铜缆或光纤给定的编号应明确楼层号、序号。
电缆敷设完毕后，两端必须留有足够的长度，各拐弯处、直线段应整理后得到指挥人员的确认符合设计要求方可掐断。
线槽内线缆布放完毕后应盖好槽盖，满足防火、防潮、防鼠害之要求。

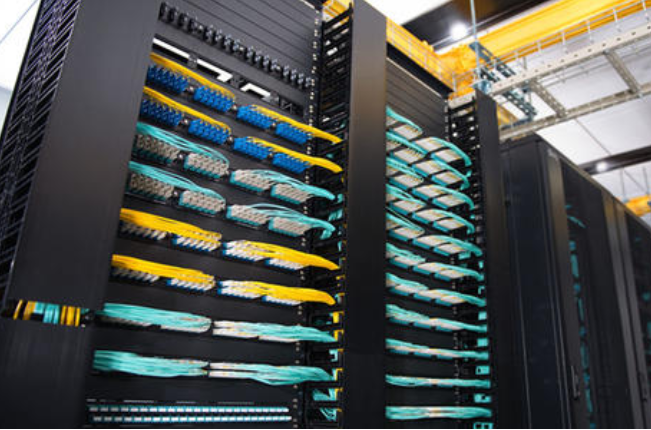

机柜（箱）内接线：
按设计安装图进行机架、机柜安装，安装螺丝必须拧紧。
机架、机柜安装应与进线位置对准；安装时，应调整好水平、垂直度，偏差不应大于3mm。
按供货商提供的安装图、设计布置图进行配线架安装。
机架、机柜、配线架的金属基座都应做好接地连接。
核对电缆编号无误。
端接前，机柜内线缆应作好绑扎，绑扎要整齐美观。应留有1米左右的移动余量。
剥除电缆护套时应采用专用剥线器，不得剥伤绝缘层，电缆中间不得产生断接现象。
端接前须准备好配线架端接表，电缆端接依照端接表进行。
来自现场进入机柜（箱）内的电缆首先要进行校验编号。
来自现场进入机柜（箱）内的电缆要进行固定。
来自现场进入机柜（箱）内的电缆，应留有一定的余量。
来自现场进入机柜（箱）内的电缆一般不容许有接头。
