立杆与基础的安装方法

1、安装流程

1、立杆高度与基础尺寸（设计未说明时，参照本表数据）

2、基础开挖

1）基础的表面高度应与周边地表高度保持一致(有地砖的与地砖表面等高，裸土的与裸土表面等高)

2）基础的长宽深为净空，严格按照设计尺寸挖掘，测量时要求上部、底部各测出长宽尺寸，四个底角各测出高度，误差不得超过5cm（浮土不得计算在内）。

3、打入接地极

铁顶部露出300mm坑底（同时用40×4mm扁钢引出到旁边的检修井内，做补充接地极预留导体;用另外一条同规格的扁钢焊接到地笼中心，并伸出法兰100mm，扁钢端部预留一个?14孔，将来驳接立杆箱体地线）。

4、下地笼

1）用扁铁焊接的方式把接地极和地笼临时固定（也可以搭建与坑壁垂直的横向扁铁焊接加固），地笼基础顶板平面低于地表100mm左右

2）用水平尺在基础顶板水平、垂直两个方向测量，保证地笼的水平度；同时要注意地笼的相位，保证横臂方向与路面车辆行驶方向垂直。

3）所有焊点、切割口刷防锈漆做防腐处理。螺栓口抹涂黄油并用胶带包扎。

4）从地笼中引2条直径32的PE管至旁边检查井，用铁丝固定，并用塑料纸或其它材料封口

5、基础浇筑

1）浇筑前应将基坑范围内的垃圾、泥土,钢筋上的油污等杂物清除干净,并检查地笼的垫块是否垫好。

2）混凝土量大，就用泵送混凝土浇筑，否则用人工调制，基础混凝土强度不得低于C20；，其中水泥为425号普通硅酸盐水泥。

3）在浇灌过程中，混凝土尽量对准地笼中间浇灌，以免地笼偏移，浇筑过程分两次：第1次浇筑到基础的3/4处，用振动棒把地笼周边震实，检查调整地笼表面水平后再次浇筑，只露出法兰盘上表面、PE管口、接地扁钢端口和地龙螺栓；地笼螺栓露出基础高度应不小于100mm，螺栓的预埋位置偏差不得大于±2mm。

4）浇灌后立即使用水平仪测量地笼是否安装垂直，如果偏离，马上进行调正。

5）浇筑结束后，测试接地电阻，保证阻值小于10欧姆的标准，否则要按照接地规范继续增加接地极。

6）浇筑结束后12小时内，进行浇水养护（低于5摄氏度时，不得浇水，用塑料膜保温养护），原则上普通硅酸盐水泥拌制的混凝土养护时间不少于7天。

6、手井施工

详见本章室外管道安装内容，一般用SSK规格。

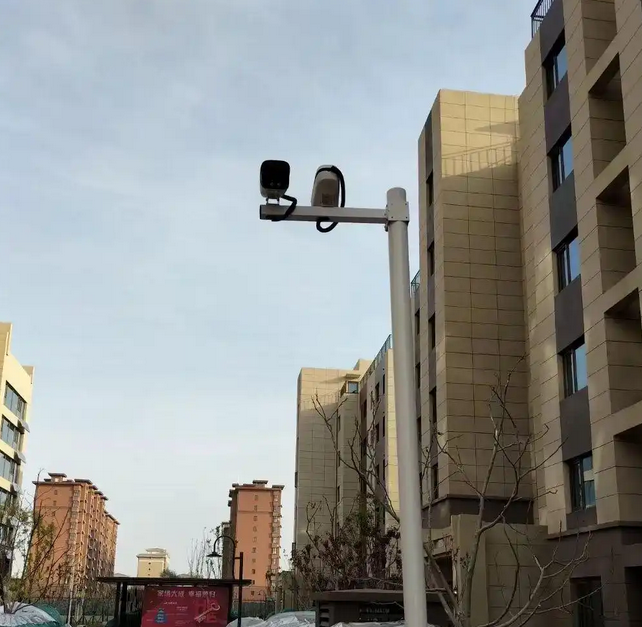

7、立杆

1）确认混凝土养护完成；

2）清洁基础表面和法兰表面并切割掉多余的PE管；

3）将杆体地面放平，在杆体中预留引线钢丝；

4）用绳子挂牢杆头和横臂交叉部位，吊车慢慢吊起杆件，当电杆顶部离地面1m左右时，应停止起吊,检查各部件、绳扣等是否安全，确认无误后再继续起吊；杆件尾部安排2-4人掌握方向，将杆体移向基础法兰，注意杆件相位，让横臂与车流或人行方向垂直。

5）竖杆起立后，调整好杆位，垫好平光垫圈、弹簧垫圈，旋钮地脚螺母；

6）校整好杆身垂直度，紧固地脚螺母（杆件的校正，必须在吊车不脱钩下进行）。

7）立杆检修口内预制接地螺栓，与基础接地极扁钢有效连通。

8）立杆及其主要构件垂直允许偏差为杆身高度的1‰；

8、水泥包封

杆件安装完成后，剩余基坑用水泥抹平，与周边地表高度保持一致。

注意事项

1、基础开挖前，要核对基础下方是否有其他管道。用角铁打地级时，不要削尖端部，防止进入土层时破坏其他专业设施。

2、购买泵装水泥时，要核对产品参数是否符合安装要求；如果手工调配，严格按照配方执行。

3、物料到场后，核对各项参数是否符合设计要求；注意对杆件、箱体的成品保护。
