随着临床信息化,医院正逐步地实现无纸化、无胶片化和无线化,随着无线局域网技术的不断成熟和普及,无线局域网在全球范围内医疗行业中的应用已经成为了一种 趋势。作为医院有线局域网的补充,无线局域网有效地克服了有线网络的弊端,利用平板无线电脑和移动手推车随时随地进行生命体征数据采集、医护数据的查询与 录入、医生查房、床边护理、呼叫通信、病人标识码识别等等,充分发挥医疗信息系统的效能,突出数字化医院的技术优势。同时,完善的无线覆盖,也能提高患者 对医院服务的满意度。
医院无线覆盖的需求分析如下:
1、需满足各区域无线全覆盖,如挂号处,门诊部和住院部等区域;
2、人流动性大,需满足无线终端移动过程中自动切换接入点,业务不断线,即无线漫游;
3、终端分布不均,需满足自动负载均衡,保证无线网络使用效果;
4、无线网络主要供医生内部办公使用和患者上网,AP需支持设置多个SSID,且不同SSID有不同的网络权限;
5、对无线安全性要求高,尤其是办公网络,须进行身份认证,限制非法终端接入,如采用MAC地址认证;
6、AP外形应美观大方,需支持PoE供电,满足消防及布线需求;
7、AP支持统一管理、配置,并实时监控各AP工作状态,运维简便;

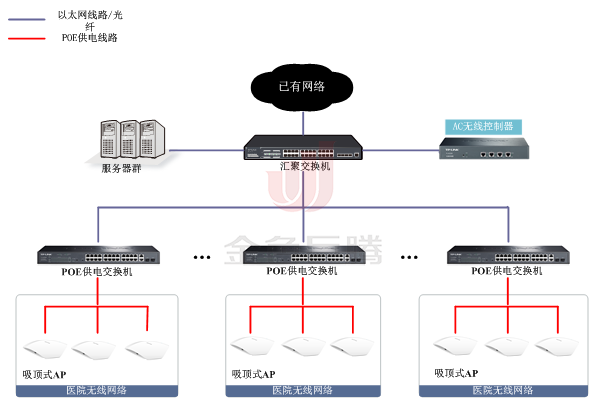

网络拓扑
安装部署
医院挂号处一般环境相对空旷,阻隔物较少,吸顶式AP在空旷环境中覆盖直径20-30米,可根据规模酌情确定使用数量,布点点位均匀分布,如下图所示:
挂号处AP布置
门诊部和住院部结构较为类似,可将吸顶式AP安装于走廊,覆盖范围约为半径10-12米,可根据实际环境酌情确定使用数量。如下图所示:
门诊、住院楼AP布置
方案特点
方案使用TP-LINK商用无线产品实现覆盖,采用无线控制器AC和FIT AP的方式进行部署。有如下特点:
高可用性:AP采用专业天线,发射功率线性可调,可根据实际环境,合理调整AP发射功率,满足不同区域的覆盖需求。
灵活漫游:FIT AP无线部署架构,可设置不同AP发射相同的SSID,无线终端在同一VLAN下的不同AP之间移动时,可以在不同AP之间快速切换,实现跨AP二层快速漫游。
高可靠性:采用FIT AP方案,支持负载均衡,AC能够动态调整用户在不同AP间的均匀分布,防止个别AP过载。
高扩展性:支持MAC认证、Portal认证等多种用户接入认证方式,可结合外置portal服务器和认证服务器实现短信认证,微信认证等多种认证方式。
便于部署:AP采用86型面板设计,美观大方,支持802.3af标准PoE网线供电,可直接替换原有网络面板,无需重新布线,不破坏房间原有装修,施工简单。
易管理性:FTT AP统一由无线控制器AC管理,自动发现并统一管理AP,可实时查看AP运行状态,方便网络管理和维护。
组建稳定、符合实际需求的无线网络,要求选择合适的组网设备。无线网络完整的解决方案包括路由器、交换机、PoE设备、AP、AC控制器等设备,由于规模、需求的不同,不同医院网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。
下面可以参考设备选择指导:
如何选择合适的无线AP?
如何选择合适的无线AC?
如何选择合适的PoE交换机?
如何选择合适的交换机?
如何选择合适的路由器?
请根据不同的方案类型选择:
方案类型 | 产品类型 | 型号 | 产品描述 |
高性能方案 | 吸顶式AP |
TL-AP900C-PoE TL-AP1750C-PoE
| 标准PoE、吸顶式,11AC双频并发,无线速率可达900Mbps,支持AC统一管理,外形美观大方。 标准PoE、吸顶式,11AC双频并发,无线速率可达1750Mbps,外形美观大方,可接入更多无线客户端。
|
PoE交换机 |
TL-SG3218PE TL-SG3226PE
| 16/24个标准PoE供电口、千兆交换机,支持VLAN划分、IGMP Snooping、QoS等。 | |
无线控制器 |
TL-AC500 TL-AC1000
| 自动发现并统一管理AP,可管理500/1000个AP,支持VLAN,支持MAC认证、Portal认证等多种接入认证方式。 | |
经济型方案 | 吸顶式AP |
TL-AP302C-PoE TL-AP452C-PoE
| 标准PoE、吸顶式,300/450Mbps无线,支持AC统一管理,外形美观大方。 |
PoE交换机 |
TL-SL1226P TL-SL1226PE
| 24个标准PoE供电口、百兆交换机,支持标准交换、视频监控、VLAN隔离三种工作模式。即插即用,无需配置,使用简单方便。 | |
无线控制器 |
TL-AC100 TL-AC300
| 自动发现并统一管理AP,可管理100/300个AP,支持VLAN(注:TL-AC100不支持WEB认证,短信认证,微信认证等)。 |
无线覆盖选用产品可以灵活选择,以医院环境为例,在不同的区域我们可以采用不同的产品:
门诊部和住院部可以选用普通的吸顶无线AP,能够满足大部分区域的无线覆盖;
挂号处等区域一般使用人数较多,可以选用双频吸顶无线AP,双频并发,抗干扰能力强,能接入更多的客户端,提供更良好网络体验。
