方案简介

开放式校园一般学生密集,且时常有外来人员进出,校园盗窃及袭击事件偶有发生。为了更好的保障学生与教职员工的人身和财产安全,加强校园治安管理,需要在校园公共区域各个角落安装监控摄像机,实现全方位无死角监控。

本方案为校园提供安防监控解决方案,请结合实际情况选择需要的设备(例如校园中已有路由器、交换机等设备,只需选择与监控相关的IPCNVR设备即可)。

校园无线覆盖解决方案


需求分析

校园在建设监控网络时,有如下需求:

1、对校园所有出入口、主要道路口、宿舍楼和教学楼各层通道等区域进行全方位高清监控;

2、监控设备通过标准PoE方式进行供电,节省布线成本,满足消防需求;

3、摄像机具有夜视功能,能够根据光线变化自动切换,日夜不间断监控;

4、外形美观,可以调整拍摄角度,保证监控画面的视角舒适;

5、室外摄像机需防尘、防水,在恶劣环境下能保持正常工作;

6、安装简单,通过简易的方式集中管控摄像机,易维护。


网络拓扑




如上图,在教室、图书馆、电梯、楼梯口等室内环境分别安装TP-LINK半球型红外摄像机,形成无死角监控;在校园各出入口、主要干道路口、操场等室外环境部署TP-LINK筒型红外摄像机,保证监控到活动人员。拓扑中使用PoE交换机通过网线为PoE IPC(网络摄像机)供电,可以避免额外布线。

如果网络中已有路由器和普通交换机,可以选择直流供电的IPC


安装部署

下面对监控点位安装进行指导:

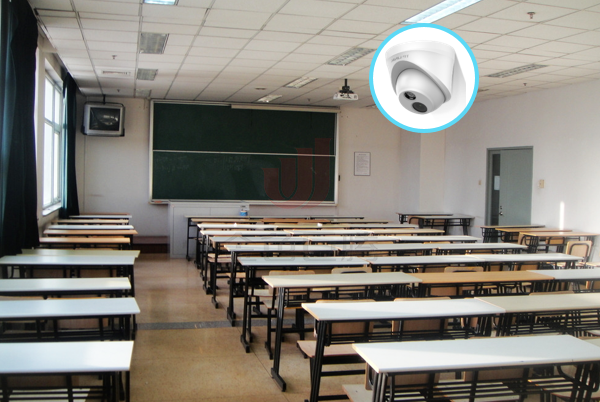

室内监控

教室、图书馆是学生学习的地方,可能有很多宝贵的学习资料和贵重物品,安装TP-LINK高清摄像头不仅能预防物品丢失,还能监督学生的学习情况。

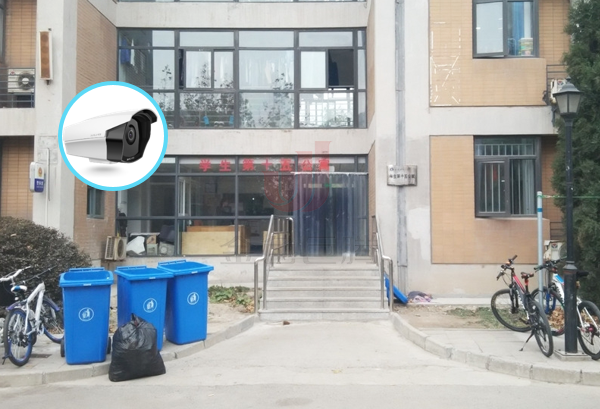

宿舍楼监控

学生宿舍频发盗窃事件,在宿舍楼道及大门安装TP-LINK高清红外摄像头,可以有效保障学生财物安全。

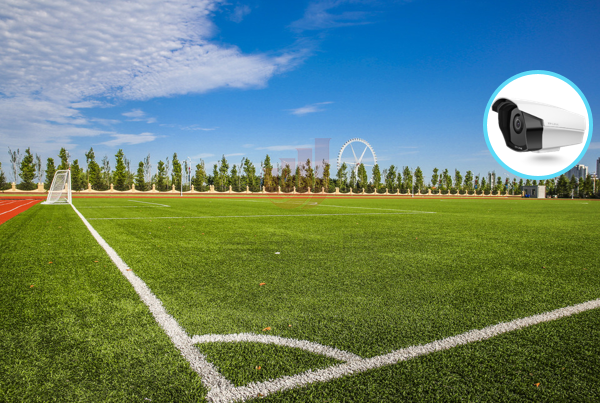

操场监控

操场等室外环境是学生运动休息的地方,放在角落的随身物品很可能被外来人员顺手牵羊。在操场四周安装TP-LINK高清红外摄像机,可以有效提升室外安保效率。

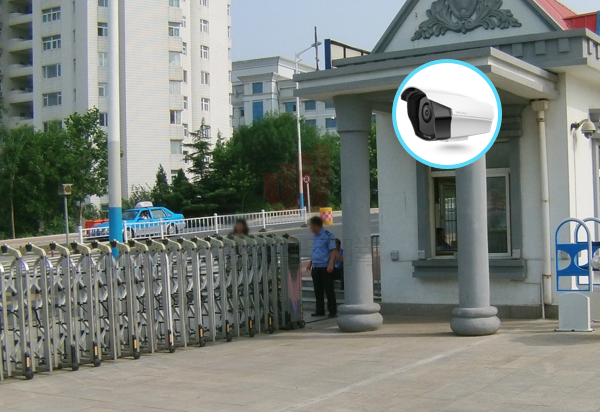

出入口监控

学校一般出入口较多,安装TP-LINK高清红外摄像机,保证实时监控到所有进出人员及车辆。






提示:以上点位是根据典型的校园环境进行合理推荐,可以根据实际环境增删相应点位。


方案特点

通过以上方案设计,可以实现监控网络的基本需求,有以下显著特点:

针对性强

方案中的设备选配充分考虑到校园布局监控网络的实际需求以及成本考虑,例如,通过PoE供电可以在一条网线上同时传输数据和供电,避免额外布线;依据环境特点选择半球型摄像机或筒形摄像机,实现化方案。

功能丰富

监控方面可以设置录像计划、视频遮挡、移动侦测以及回放、导出录像,红外日夜模式自动切换可以保证全天候监控

管理方便

摄像机均支持统一管理,配置简单。监控录像机的图形化界面非常容易管理,自动发现、一键配置以及故障定位等,均为管理控制和使用提供便捷。

扩展灵活

考虑到校园后期可能的监控点位增加或其它网络组合,此网络拓扑可以灵活增加交换机、摄像机和硬盘录像机,满足学校与时俱进的要求。


产品推荐

校园安防监控完整的解决方案包括路由器、交换机、硬盘录像机、摄像机等设备,由于规模、需求的不同,不同网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。

下面可以参考设备选择指导:

如何选择合适的PoE交换机?

如何选择合适的交换机?

如何选择合适的路由器?

如何选择合适的摄像机(IPC

如何选择合适的硬盘录像机(NVR


以下是结合典型校园环境需求进行的产品推荐,请根据需要进行选择:

产品类型

型号

产品特点

路由器

TL-ER7520G

高性能全千兆企业路由器,四核64位网络专用处理器,支持多WAN口接入,支持多种接入认证

核心交换机

TL-SG5428

全千兆三层网管交换机,丰富的VLAN功能,支持DHCP服务器、支持端口汇聚

PoE交换机

TL-SG1226P

全千兆转发,24POE端口,支持视频监控模式,即插即用

NVR(硬盘录像机)

TL-NVR5232

可同时管理32路摄像机,双盘位,26TB大容量硬盘

半球型摄像机

TL-IPC423P

支持H.265视频编码标准,输出200万像素实时高清画面,IP67级防尘防水,PoE供电,支持移动侦测、遮挡报警

TL-IPC223

输出200万像素实时高清画面,IP67级防尘防水,支持移动侦测、遮挡报警

筒型摄像机

TL-IPC535P

支持H.265视频编码标准,300万像素实时高清画面,夜视距离达50米,IP67级防尘防水,PoE供电,支持移动侦测、遮挡报警

TL-IPC323

输出200万像素实时高清画面,IP67级防尘防水,支持移动侦测、遮挡报警
