  • 大开间办公室布线技术介绍-金色巨腾、综合布线
  • 分享

大开间办公室是办公楼中经常遇见的办公环境,它具有视野开扩、信息交流方便、空间利用率高、装潢简单等优点。在综合布线的标准和书籍中,对大开间办公室的布线构造有着明确的指导性建议和描述。在本文中,我将把自己对大开间布线环境的理解和工程实践汇报如下:大开间办公室顾名思义是不设分割隔断的大空间办公环境,所有的办公人员(包括员工和领导)都在同一个办公室中工作。在有些办公楼中,整层不设隔断,形成了一个大开间办公室。从布线工程角度来看,大开间办公室的布线设计有以下几个特点:




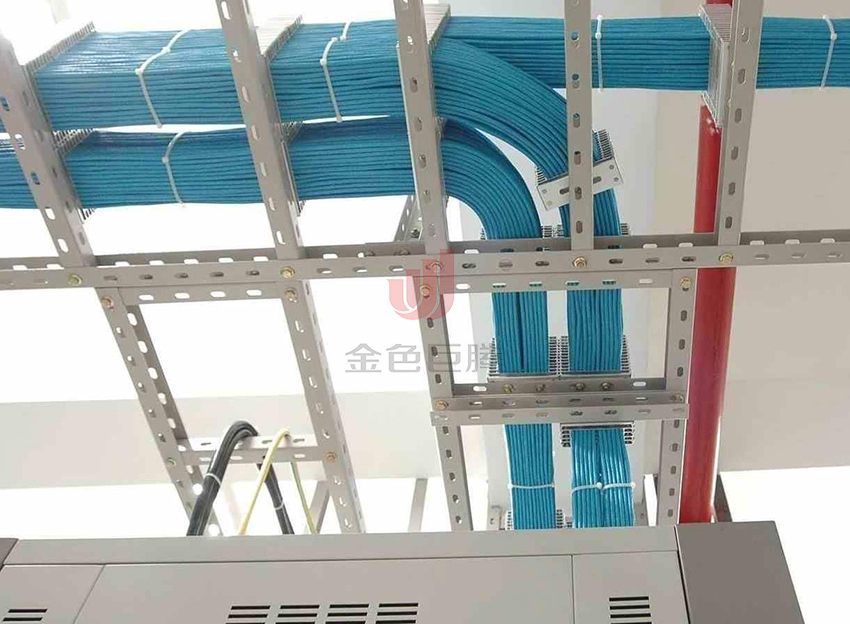

      (1)沿柱子下线大开间办公室上方吊顶中的水平双绞线大多沿大开间中的柱子下至地面或屏风家具旁。必要时可以使用“假柱子”将垂直桥架保护起来。有些大开间办公室在每组屏风家具中设1根方型金属管(如:异型钢管)直通吊顶,双绞线从该管下降至屏风内。
      (2)地面线槽走线当屏风家具不靠近墙壁(隔断)或柱子时,则在地面开槽,安装金属线槽,让双绞线从地面线槽中穿过,进入屏风。由于地面线槽容易在地面留有印痕、容易积水、在装修时可能会被下层吊顶上固定设备的金属膨胀管所击穿,造成双绞线破损,因此地面线槽应尽量少用。
      (3)大多数工程中屏风家具定位后不再变动尽管屏风家具在制造时可以拆装,但大多数布线工程中面对的屏风家具都是安装后基本上不在变动的。因此大多数大开间办公室的综合布线设计和施工方法与普通的布线工程一样,即采用楼层配线架+水平双绞线+模块/面板的基本布线结构。
      (4)大开间办公室多见于出租型办公室在办公楼(写字楼)中,分有自用型和出租型两大类,而大开间办公室在出租型写字楼中出现得较多。当租用方的实力比较雄厚时,往往租用若干层楼或租用较大面积的区域。这时租用方自用的配线架往往会采用大对数电缆和光缆连接到楼层配线架中,实现与外界的通信联系。因此,自建的综合布线系统结构仍然保持常规的结构。当租用方的规模较小时,租用方往往希望借用业主方已经敷设好的布线系统,或在已经敷设好的布线系统上进行变化。这就引出了各种各样的大楼大开间综合布线结构。对于业主方而言,大开间办公室是否要先期布线,各有各的想法。所见到过的,有以下几种:




(1)大开间中按面积布线
    有些综合布线工程是按面积确定大开间的信息点数后,将所需的信息点安装在墙面上、地面上和柱子上。这样做的造价比较高,适合于已经确定了屏风家具摆放位置的大开间办公室。当然,也有不根据家具摆放位置进行信息点布局的例子。
(2)只安装主干缆线及配套的配线架在有些出租型写字楼中,业主方考虑到每家小业主在进驻时都会根据自己的想法敷设综合布线系统,在这种情况下,如果铺设水平双绞线,就可能产生大量的浪费。为了解决这个矛盾,这些业主方决定只安装主干缆线(语音大对数电缆和数据光缆),而水平双绞线则由小业主自行完成,或在小业主提供家具摆放图纸后再由业主方组织施工。当仅安装垂直主干时,语音主干的总对数仍需按标准工作区的数量进行统计后确定,因为有些小业主并不采用电话小交换机或者是IP电话,而是选用初期投资节省的“虚拟电话”方式,当每人1~2台电话时,对语音主干的压力会非常大。

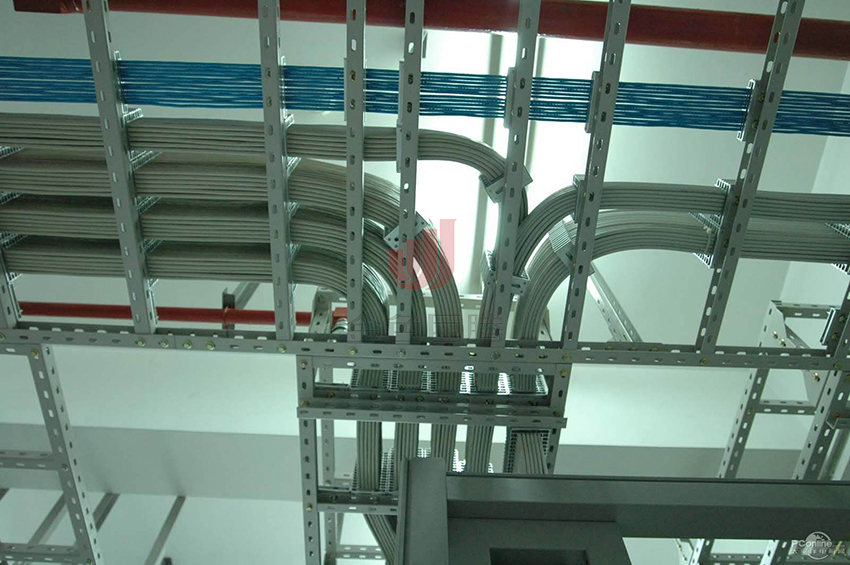

  (3)采用CP集合点理论布线在有些大开间办公室中,业主方将办公室所需的水平双绞线全部安装到大开间办公室内(或大开间办公室旁)的某一个地点,在那里安装CP集合点配线架,配以CP箱。当大开间内需要安装双绞线时,直接从CP点上进行铺设,就可以完成全部布线。这一方法可以满足那些经常会更换小业主的大开间办公室的需求,使楼层配线间、走廊上的桥架不再被“打扰”。而且办公室内布线简单,不需要专业的布线设计师提供支持。另外,CP点方案对于那些经常变更办公桌位置的单位也十分有益。CP集合点通常使用110型超5类(或6类)配线架,利用连接块实现两侧水平双绞线的连接。由于这些产品已经十分成熟,因此不存在任何操作技术上的难度。需要注意的是:当办公家具(或屏风家具)更换位置时,除了信息点需要重新调整外,电源插座也需要重新调整,而这一调整应得到大开间办公室内的配电箱的配合,并且大开间内的电源线应根据可能发生的变化事先进行多路敷设,以免信息点更换时,电源插座无法得到足够的电源线路支持。(4)在大开间中设若干个区域配线架(见图2)由于CP点的标准要求是在CP箱内不设网络设备,所有水平双绞线在CP箱内进行1:1的转接,而事先要确定各大开间办公室的信息点数量并不容易,因此就引出了区域配线架的概念。区域配线架(内含电源插座)安装在大开间区域内,它通过大对数电缆和光缆连接到楼层配线架,并留有大量的空间可以安装小业主的水平子系统所需的配线架和网络设备。因此,当使用区域配线架后,小业主的布线将是在大开间内完成。而区域配线架与楼层配线架之间的缆线可以在大楼建造时全部安装到位。对于小业主来说,区域配线架可以看作是业主方所提供的安装自己的网络设备、电话设备和配线设备的空间,当小业主租下大开间后,可以根据自己的办公室布局,将水平双绞线从办公桌敷设到区域配线架并开通后,就可以构成自用的公司信息传输平台。而当小业主离开时,他们仅需将区域配线架内自己的设备拆走即可,不会影响到大楼综合布线系统的正常运行。大开间办公室的布线结构应该说已经成熟,所需要的布线材料、布线测试模型也基本上都已经具备,因此施工时难度不高,仅需按图施工即可。而真正的难度在于业主方怎样规划大开间的布线结构,使缆线能物尽其用,使业主方感到花这些钱是值得的。
