千兆网线做法图解

据市场调查,目前千兆网线已经很普遍了,但很多朋友对千兆网线水晶头接法还不是很了解,在制作网线的过程中会遇到各式各样的问题,有时会造成无法打开网页。在动手之前,我们要对于网线的制作有一个正确的认识,从而制作出我们需要的网线。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线STP和非屏蔽双绞线UTP。在EIA/TIA-568A标准中将双绞线按电气特性区分有三类、四类、五类线。




在网线水晶头制作时,最重要的是要知道八根线中只有四根线在进行数据交换,1、2、3、6这四根分别用来发送和接收数据。用这两组线成对使用即1、2和3、6是两组绕在一起的线,满足百兆带宽的要求还是没有问题的。

国标线序是国际上的一种公同遵守的标准为的是方便模块如墙上的网络接口插座等的制作网线线序。

要实现只用一根网线连接两台计算机就把网线其中一端两组线对调即可按国标做法就是网线的两端的线序一端是568A另一端是568B。即让一端的接收组线成为另端的发送组线。

百兆网线的做法可能大家都很熟悉了,这里重点来看看千兆网线做法和接法注意事项。

百兆网线做法 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

千兆网线做法 绿白 绿 橙白 棕白 棕 橙 蓝 蓝白

千兆网线水晶头接法

千兆和百兆的接法都是一样的,网线的线序有两种,一种是568A,另一种是568B,一根网线如果两头都用568A或者568B,这种叫直通线,用来连接电脑和设备,比如路由器和电脑之间,交换机和电脑之间。如果一根网线的两头一头是568A,另外一头是568B,这种叫交叉线,用来连接相同的设备,比如电脑和电脑的连接,交换机和交换机的连接。

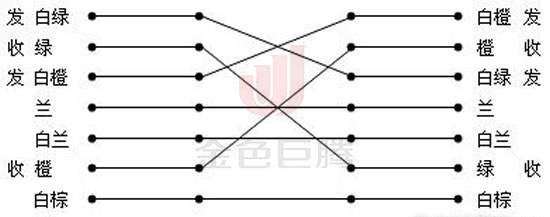

原理是:网线工作的时候只用其中的4根线,1、2、3、6,有两种工作模式,一种是1发3收、2发6收,另外一种刚刚相反,是1收3发、2收6发,如果连接的两个设备工作模式一样,那就要用交叉线,因为这边是1发,那边要用3来收,这边3是收,而那边发的是1,如图,

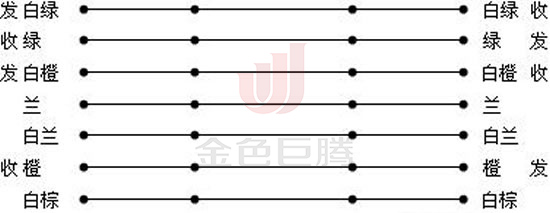

如果相连的俩个设备的工作模式不一样,那直接用直通线就行了,如图




通过对比,我们发现网序有很大的区别。

局域网就是将单独的微机或终端利用通信线路相互连接起来遵循一定的协议进行信息交换实现资源共享。其中通信线路即传输介质常用的有双绞线、同轴电缆、光纤等。从性价比和可维护性出发大多数局域网使用非屏蔽双绞线UTP—Unshielded Twisted Pair作为布线的传输介质来组网。

网络中最常用的是三类线和五类线目前已有六类以上线,这也是千兆网线水晶头接法的最佳选择。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输符合 IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场最高速率可达100Mbps符合IEEE802.3 100Base-T的标准。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8

标准568B绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8。





568A与568B

在整个网络布线中应用一种布线方式但两端都有RJ-45 plug 的网络联线无论是采用端接方式A还是端接方式B 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线使用1、2、3、6编号的芯线传递数据100M以太网的网线使用4、5、7、8 编号的芯线传递数据。为何现在都采用4对8芯线的双绞线呢这主要是为适应更多的使用范围在不变换基础设施的前提下就可满足各式各样的用户设备的接线要求。例如我们可同时用其中一对绞线来实现语音通讯。

rj45水晶头RJ45头水晶头网络接头RJ45布线接头 100BASE-T4 RJ-45对双绞线的规定如下 rj45水晶头RJ45头水晶头网络接头RJ45布线 1、2用于发送3、6用于接收4、57、8是双向线。1、2线必须是双绞3、6双绞4、5双绞7、8双绞。

下面介绍几种应用环境下双绞线的制作方法:




千兆网线做法和网线接法注意事项

MDI表示此口是级连口而MDI-X时表示此口是普通口。

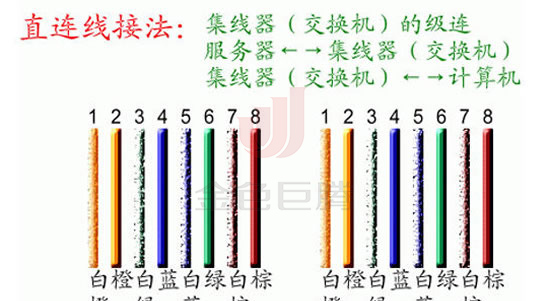

1 PC等网络设备连接到HUB 时 用的网线为直通线 双绞线的两头连线要一一对应此时HUB为MDI-X口PC为MDI口。10Mbps网线只要双绞线两端一一对应即可不必考虑不同颜色的线的排序而如果使用 100M速率相连的话则必须严格按照EIA/TIA 568A或568B布线标准制作。水晶头网线水晶头网线水晶头双绞线水晶头网线水晶头网线水晶头双绞线水晶头网线

2在进行间HUB级连时应把级连口控制开关放在MDIUplink上同时用直通线相连。如果HUB没有专用级连口或者无法使用级连口必须使用 MDI-X 口级连这时我们可用交线来达到目的这里的交线 即是在做网线时用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。

可按如下色谱制作

A端 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

B端 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕

同时我们也应该知道级连HUB间的网线长度不应超过100米 HUB的级连不应超过4级。因交线较少用到故应做特别标记以免日后误作直通线用造成线路故障。另外交网线也可用在两台微机直连。

对线路进行通断测试

用RJ-45测线仪测试时4个绿灯都应依次闪烁。软件调试最常用的办法 就是用Windowsxp、 Windows 2003自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常 而这是网络应用软件能正常工作的基础。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成特别需要注意的是引脚序号当金属片面对我们的时候从左至右引脚序号是1-8 这序号做网络联线时非常重要不能搞错。双绞线的最大传输距离为100米。

千兆网线水晶头接法

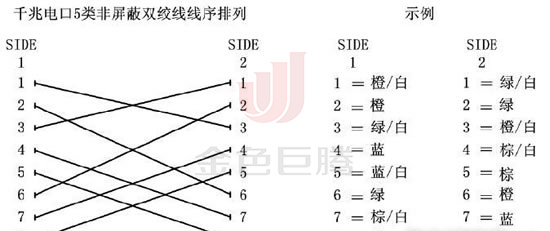

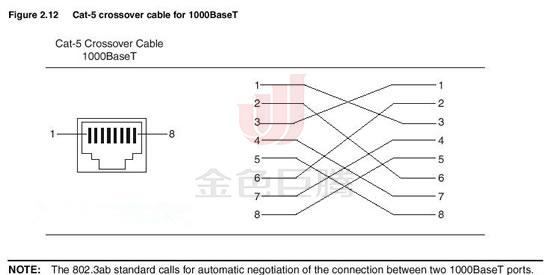

千兆5类或超5类双绞线的形式与百兆网线的形式相同,也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别,都是一一对应的。但是传统的百兆网络只用到4根线缆来传输,而千兆网络要用到8根来传输,所以千兆交叉网线的制作与百兆不同,制作方法如下:1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。





例如:

一端为:半橙、橙,半绿、兰,半兰、绿,半棕、棕;

另一端:半绿、绿,半橙、半棕、棕,橙,兰,半兰。

千兆网线水晶头接法

单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐。尾扣在测试通过后用502固定死,外套也要用502固定死。全过程要小心,仔细,开绞距离越短越好。





1.千兆主干交换机,接千兆分交换机,用什么线?六类线(CAT6)。

2.千兆主干交换机,接百兆分交换机,用什么线?买带两1000Mbps铜口的26口交换机,六类线(CAT6)。

3.千兆主干交换机,接新服务器,用什么线?六类线(CAT6)。

4.千兆主干交换机,接老服务器,用什么线?超五类(CAT5E),跑100Mbps。

5.千兆分交换机,接新机器,用什么线?预算多就用六类线(CAT6),起码要用超五类(CAT5E)。

6.百兆分交换机,接旧机器,用什么线?用超五类。原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E)。

以上六类线配六类头,超五类配合屏蔽头(也不贵),保证线和头都要正品!!!

超五类头用AMP压线钳压制,六类头用机压或自做工具压制。线序均按照568B顺序排列,然后用相关检测工具进行测试。

AMP压线钳

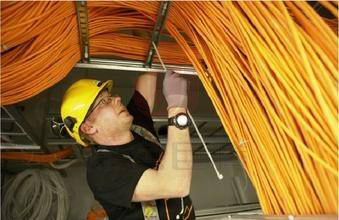

走线要设计合理,保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好,盘线时要顺着原来的旋转方向,做好标注。注意管径和线槽的填充度

千兆网线接法

6类线做法:1对3,2对6,3对1,4对7,5对8,6对2,7对4,8对5。

白橙 橙 白绿 蓝 白蓝 绿 白棕 棕

1 2 3 4 5 6 7 8

白绿 绿 白橙 白棕 棕 橙 蓝 白蓝

这样速度至少达到300M。
