一、模块化数据中心概述

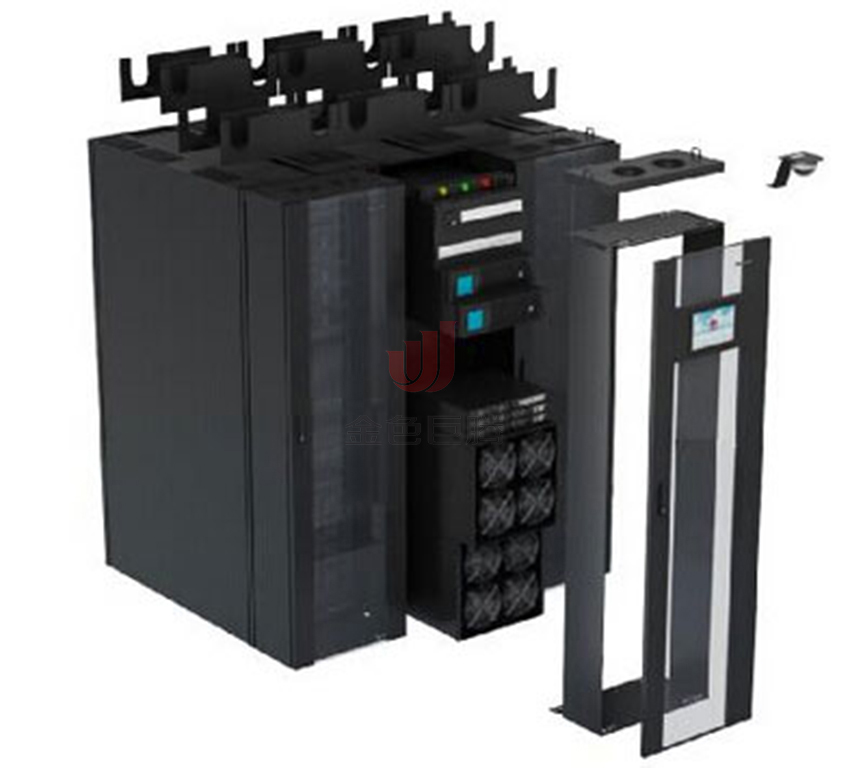

       模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。单个模块化数据中心按照N台机柜(包括服务器机柜、网络机柜、综合布线柜)配置。该模块(不包括UPS)占地面积为35 m2,加上模块外维护通道和给模块内空调供电的PDF柜,总占地面积不超过55 m2,模块总高度不超过2.65 m。机柜数量可根据客户需求成对减少。模块化数据中心的组成如图所示。

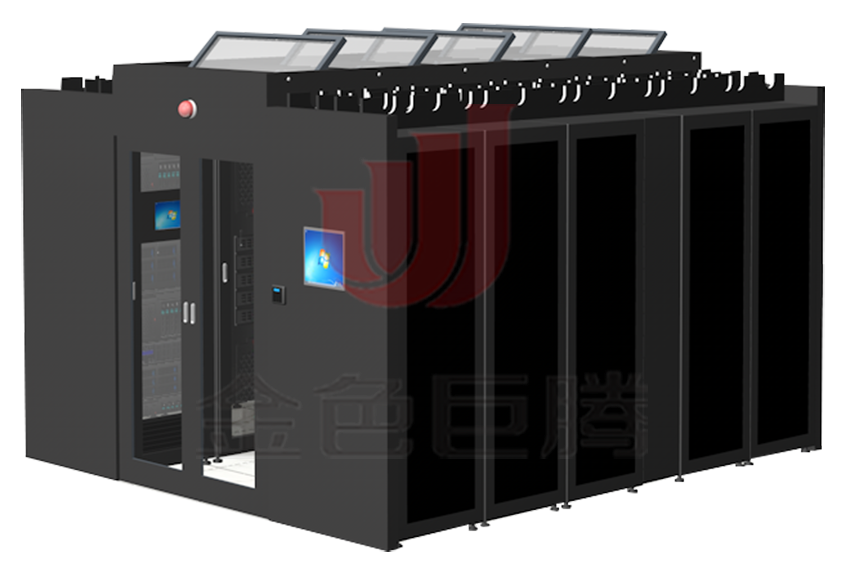

模块化数据中心组成示意图

(一)、节能高效:
(1)、高效供配电、贴近热源制冷、有效降低模块PUE值
(2)、隔离冷热气流,消除无效气流循环并消除局部热点
通过模块集成管理,协调运行,提升功能组件效能。
(二)、快速部署:
标准化部件,去工程化,整体交付根据业务发展即时匹配,迅速扩容。
(三)、简单可靠:
(1)、数据中心基础设施产品化,降低施工工艺影响,提升系统可靠性。
(2)、产品级出厂检验,获得更高质量保证。
(3)、适应能力强,适合用户多种现场条件。
二、怎么样的机房适合采用微模块机房?
       数据中心机房作为公司内部一个重要的领域,如何保护好机房安全性能非常的重要,微模块机房是数据机房时代化进步的选择。而模块化数据机房,是将大型数据中心分割成若干个独立区域(独立模块),各个区域的建设规模、功率负载、资源配置等均按照统一标准进行设计和施工。随着IT设备需求的不断发展,可以通过不断增加独立模块,按需逐步建置,从而实现快速建设,快速复制已有的数据中心。


       根据需求与低投资、高回报之间的矛盾,满足未来的云计算、虚拟化、刀片式服务器等高密低耗、快速部署、灵活扩展的需求,有效地提高数据中心的工作效率,控制投资成本,满足300m2以下数据机房快速部署的需求,才推出模块化数据中心机房。模块化数据中心是一套完整的数据中心解决方案,集机柜、配电、制冷、监控、综合布线、消防等系统于一体,实现了供电、制冷和管理组件的无缝集成。使模块化数据中心实现智能、高效的运行,让客户花费的投资,获得更多的收益,从而降低运营费用。
       模块化数据中心可应用于面积50m2~100m2的中小型数据中心机房内,支持水泥地面安装和架空地板安装。模块化数据中心组建快速灵活,可按需部署,建设周期比传统机房缩短50%,模块化数据中心主要应用于传统数据中心机房的局部高密部署和中小型机房的快速建设。
三、微模块机房与传统机房有什么区别?
       模块化机房建设模式相较传统建设模式具备了更多优势,在满足客户业务需求的同时创造更多价值,成为未来数据中心建设模式的新标准与方向标。下面就为大家介绍一下模块化机房建设与传统建设的区别,供大家参考。


(一)、传统数据中心面临的问题:
1、建设周期长
       传统数据中心建设周期根据项目建设的实际情况,通常将数据中心的基本建设周期细分为决策阶段、实施准备阶段、实施阶段和投产竣工阶段,整个建设周期大概在400天左右。
2、扩展性差
       扩展能力对于适应性就十分重要了,基于对未来业务需求的分析,根据的情况来规划系统容量,然而他们却无力预见3到4年以后的情形,因此造成了过度建设。


3、能耗高
       巨大的电力损耗数据中心的运行需要大量的电力,传统建设没有很好地考虑用电、制冷、气流管理的问题,很多数据中心的PUE(PowerUsageEffectiveness,数据中心能源效率指标)偏高,采用常规意义下的可靠性较高的环境动力设备,但这些设备往往效率较低,数据中心的PUE都在2.0以上甚至更高,这意味着数据中心所使用的能源约有一半消耗在IT负载上,另一半消耗在包括电源设备、冷却设备和照明设施在内的网络关键物理基础设施上。
4、机房运维难度大
       IT运维正面临诸多问题,深陷服务质量低下的困境而无法自拔:粗放式运维,资源台帐不清;加上运维人员交替,运维人员并不了解所有IT资源,管理更无从谈起;缺乏统一的服务接口人,故障响应和故障处理跟踪出现混乱;系统运维优化需要IT人员积累大量的数据和报表进而得出结论,而日常的IT运维管理难以有效统计这些数据。


(二)、微模块数据中心优势
1、快速部署、缩短建设周期
       微模块数据中心加快规划与设计速度,可根据设计目标以合理的方式配置系统结构,微模块批量生产可以实现现货供应,因而提高了交货速度;标准化的连接方式可减少现场配置与连接的工作量,加快安装速度;微模块数据中心建设周期可大大缩短,传统数据中心实施阶段需要7-8月,采用微模块建设缩短至2-3个月。
2、方便扩展、分期建设
       采用微模块的架构,数据中心可以逐步增加,因而可使从1个微模块到几十个微模块根据需求分期建设。大型数据中心的任何大小的IT空间的配置达到状态。微模块数据中心方案显著降低了数据中心在使用寿命期间的成本。
3、标准模块、稳定可靠
       微模块数据中心采用模块化、标准化和高整合设计,使得整个系统稳定度高。同时,微模块数据中心可依据客户需求,在电力备援方案上提供N、N+1、2N等配置方案,满足TIA-942Tier4水平。
4、绿色、节能
       数据中心在使用寿命期间的电力成本是TCO (TotalCostofOwnership,总拥有成本)中的一项。相比传统机房,微模块数据中心制冷效率提升12%以上。微模块数据中心结合水冷系统、自然冷却系统,PUE可降至1.5以下。
5、智能管理、高效运营
       智能的管理系统能够帮助客户节能降耗,实现数据机房多层级、精细化能耗管理,通过多种报表精确定位能源额外损耗点。基于大数据分析,输出节能优化方案,构建绿色数据机房。资产管理是对于全网资产的生命周期进行管理实现资产信息的闭环管理,保证数据及时刷新,及时管理。同时帮助用户制定资产维护计划,在维护计划内帮助客户实现主动预警,同时可动态调整维护计划,按照当前实际情况输出优化方案,构建资产管理功能。


(三)、微模块化机房建设与传统建设的区别
在机房建设过程中,相较于传统建设模式,模块化机房建设主要有以下几点区别:
1、一体化分布式部署:批量复制、按需扩展三房归一
       从UPS&电池房+空调房+IT机房归一成IT机房,对大楼要求统一明确,统一接口。模块级按需建设,从按一个机房统一建设改为按一个微模块分期建设。20个模块从下单到交付仅用13周,快速的IDC部署能力自适应快速发展需求。
2、模块与土建解耦:一次规划,分期投资,快速部署
       土建和IT建设分离,大楼主体及基础水电一次性建设完成,数据中心模块则按需灵活部署。数据中心模块各组件均为标准化产品并预留接口,可快速生产发货、现场快速组装,有效提高ROI,Capex下降10%。


3、模块内部件与通道结构件解耦:灵活应对未来变化
       服务器生命周期一般为3-5年,数据中心为10-15年,当未来一轮服务器配置变化,微模块灵活调整内部供配电和制冷的配比即可应对,大大提高微模块未来的可用性。
4、密封通道+冷冻水行级空调降低PUE至1.5
       密封通道设计,隔离冷热气流,行级空调就近制冷、就近热量转移,消除局部热点,大幅提高制冷效率,现场测试PUE低至1.5,OPEX降低35%-40%。
5、智能管理架构:单模块监控与集群监控提高运维效率
       每个微模块部署一台触摸屏,连接到交换机,负责本模块的监控管理;同时提供北向SNMP接口,支持基于微模块的集群管理,界面清晰,大大提高运维效率。

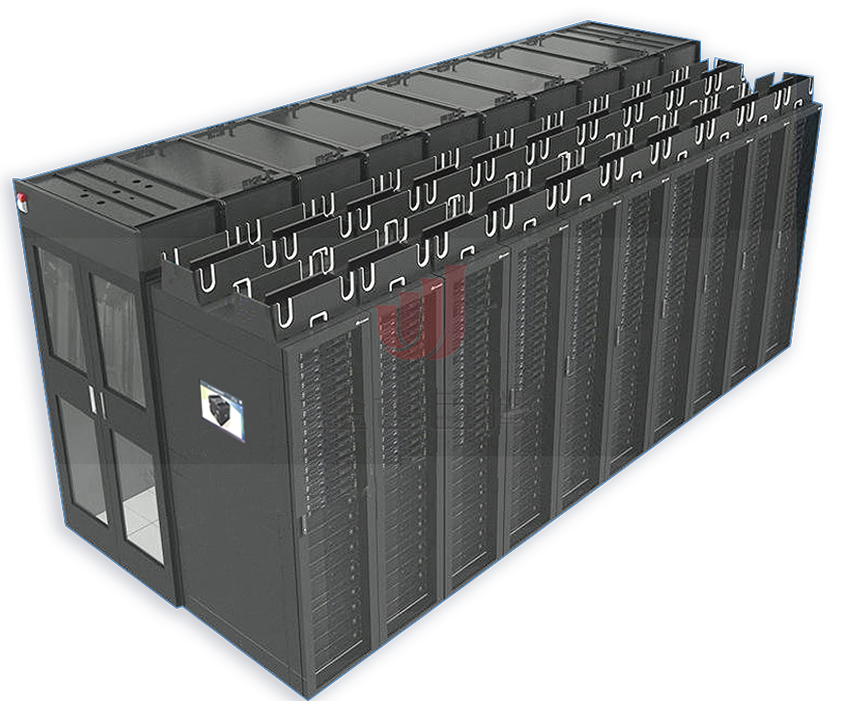

四、单排模块化数据中心
       KITOZER(开拓者)智能模块化数据中心融合了供配电系统、机柜系统、制冷子系统、综合布线及智能管理系统等。是基于云计算及移动互联网等业务的飞速发展,骤增的IT密度与能源消耗使传统数据中心面临诸多挑战,为满足未来云计算及虚拟化需求,有效提高数据中心的工作效率,控制投资成本等需求而研发的新一代数据中心基础设施解决方案。


(一)、用户价值
1、绿色节能
(1)、采用密闭冷/热通道技术,避免冷/热气流的混合,大幅降低能耗
(2)、针对高密场景,采用行间空调实现近端制冷,显著提升制冷效率
(3)、与传统数据中心相比减少30%~50% 的能耗,PUE可达1.3
2、快速部署
(1)、工厂预制部件,现场快速组装, 部署周期减少到 2-8 周,建设周期缩短50%以上,场地限制少
(2)、可支持水泥地面和防静电架空地板安装, 仅需2.8米净高
3、安全无忧
(1)、供电、制冷等关键部件均采用N+X设计,提高系统可用性。
(2)、工厂预制部件,工厂测试,工厂组装,杜绝现场摸黑。
4、智能管理
(1)、 智能管理系统,可实现对数据中心基础设施动力、环境、视频、门禁的全领域统一监控
(2)、 集成告警管理、报表管理、工单管理、能效管理等功能,实现全面智能管理
(3)、提供标准化的北向接口支持上层管理系统集成
(二)、应用场景
适用于中小型数据中心:县市级政府部门、中小企业、分支机构、医院、中小学等核心业务机房
建设标准:B/C级
适用方案:1-2个ALL IN ONE模块
内置UPS/HVDC、后备电池 列头柜在线维护、热插拔、平衡负载
高效精确制冷风冷型列间空调 能效管理、空间管理
