  • 智能建筑弱电系统综合布线施工方案-金色巨腾、弱电工程
  • 分享

弱电系统是现代建筑物内的综合系统工程。它包括与大楼内建筑体、变配电、供气、照明等设施有关的安全防范系统、有线电视系统、结构化综合布线系统、安保监控系统等。大楼弱电系统对建筑物来说是一个整体,从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律,合理有序、有机地通过弱电系统的综合管路安置在大楼内。综合管路系统的设计,可以合理地建立弱电系统的公共通道。




  综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到其他管路(如暖通、给排水和强电)和建筑功能的综合配管或调整。桥架敷设在吊顶内,并开一定数量的检修孔。

  本工程弱电的垂直干线敷设在井道内采用线槽沿墙敷设方式。其他所有线路采用穿保护管暗敷设。水平线路敷设在有吊顶的场所内采用穿金属管或线槽在调顶内明敷设,无吊顶场所采用穿暗管敷设或用线槽贴梁底敷设。

  配管线路过长时中间需增设过路盒。

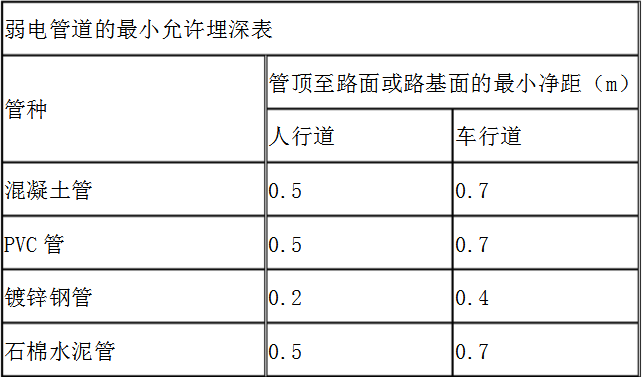

  室外管网设计室外管线一般采用弱电电缆直埋方式。弱电电缆直接埋地敷设挖沟与强电电缆敷设要求相同,但其挖掘深度不应小于弱电管道的允许埋设深度,参见下表:

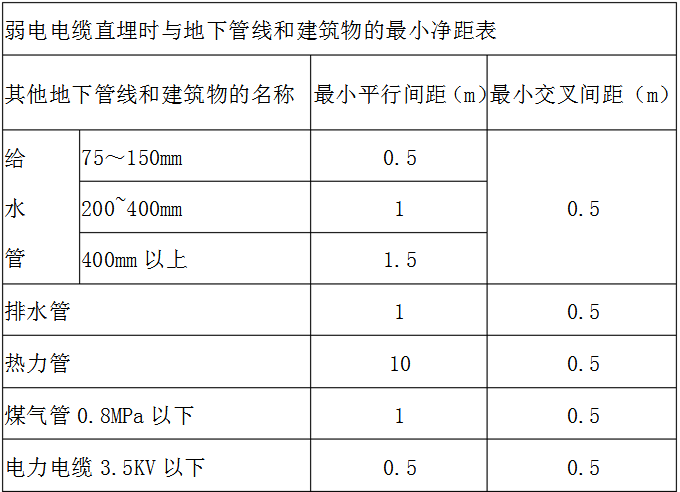

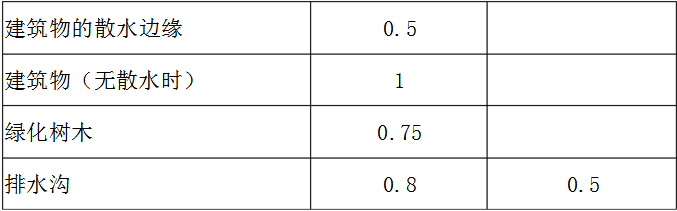

  弱电电缆防干扰要求很高,因此,弱电电缆直埋时与其他地下管线和建筑物不应小于允许的净距,如下表所示:


  进户管线设计

  进户管线有两种方式:地下进户和外墙进户。

  地下进户方式:

  这种方式时为了美观要求而将管线转入地下。根据建筑物是否设有地下层,地下进户管线又分为两种敷设形式。第一种是建筑物设有地下层,地下进户管直接进入地下层,采用的是直进户管。地下进户管应埋出建筑物散水坡外1m以上,户外埋设深度在自然地坪下0.8m。当进线电缆数较多时,建筑物户外应设人孔。

  外墙进户方式

  这种方式是在建筑物机房层和服务室的配线设备间或配线箱内。进户管应呈内高外低倾斜状,并作防水弯头,以防雨水进入管中。进户点应靠近配线设施,并尽量选在建筑物后面或侧面。这种方式适合于架空或挂墙的电缆进线。

  楼房管线的引入位置应选择在便于连接楼内线路汇接集中的地方,使内外线路的长度。
