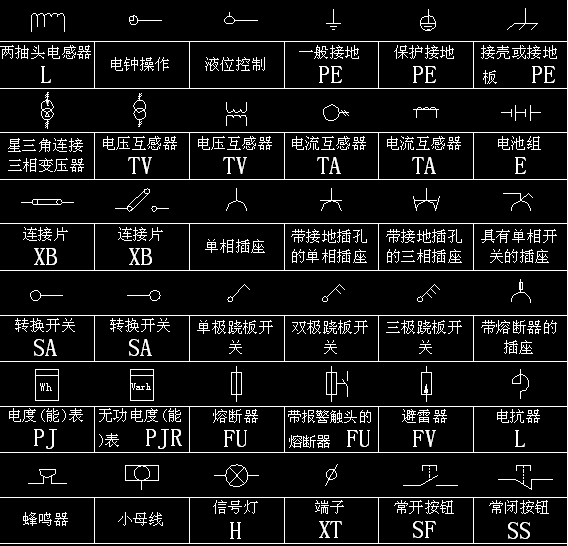

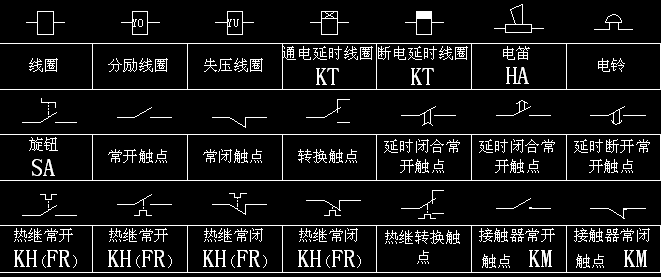

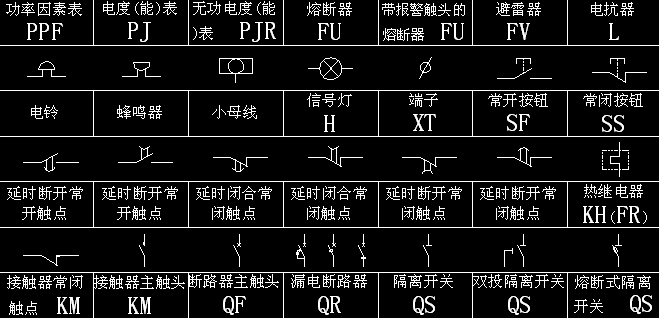

  • 弱电工程符号大全-智能化弱电、安防监控
  • 分享



一,导线穿管表示

SC-焊接钢管

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二,导线敷设方式的表示

DB 直埋

TC 电缆沟

SR 沿钢线槽敷设

BE 沿屋架或跨屋架敷设

CLE:沿柱或跨柱敷设

WE 沿墙面敷设

CE 沿天棚面或顶棚面敷设

ACE:在能进入人的吊顶内敷设

BC 暗敷设在梁内

CLC:暗敷设在柱内


WC 暗敷设在墙内

CC 暗敷设在顶棚内

ACC:暗敷设在不能进入的顶棚内

FC 暗敷设在地面内

SCE:吊顶内敷设,要穿金属管

三,灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

沿钢线槽:SR

沿屋架或跨屋架:BE

沿柱或跨柱:CLE

穿焊接钢管敷设:SC

穿电线管敷设:MT

穿硬塑料管敷设:PC

穿阻燃半硬聚氯乙烯管敷设:FPC

电缆桥架敷设:CT

金属线槽敷设:MR

塑料线槽敷设:PR

用钢索敷设:M

穿聚氯乙烯塑料波纹电线管敷设:KPC

穿金属软管敷设:CP

直接埋设:DB

电缆沟敷设:TC

导线敷设部位的标注

沿或跨梁(屋架)敷设:AB

暗敷在梁内:BC

沿或跨柱敷设:AC

暗敷设在柱内:CLC

沿墙面敷设:WS

暗敷设在墙内:WC

沿天棚或顶板面敷设:CE

暗敷设在屋面或顶板内:CC

吊顶内敷设:SCE

地板或地面下敷设:FC

HSM8-63C/3P

DTQ30-32/2P 这两个应该是两种塑壳断路器的型号,

HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A3联开关) DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A2极开关

其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下 矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22

2*0. 5,3*0.75,4*4,------37*1.5mm

铠装阻燃屏蔽控制电缆;

ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22

2*0.5,3*0.75,4*4,------37*1.5mm

铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5,10------2400 ,0.4-0.5-0.6-0.7-0.8-0.9线径

铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5,10------800

0.4-0.5-0.6-0.7-0.8-0.9线径

铠装阻燃通信电缆;

ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53

5,10------2400,0.4-0.5-0.6-0.7-0.8-0.9线径

矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32

5,10------200,0.5-0.6-0.7-0.8-0.9-1.0线径

铠装计算机电缆;

DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22

DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22

1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm

铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4-6-8-9------6

型号含义:

R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。 V-聚氯乙烯绝缘 V-聚氯乙烯护套

B-平型(扁形)。

S-双绞型。A-镀锡或镀银。

F-耐高温

P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装

Y—预制型、一般省略,或聚烯烃护套

FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同 YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如:SYV 75-5-1(ABC

S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A64 B96 C128

7575欧姆 5:线径为5MM 1:代表单芯

SYWV 75-5-1

S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套

7575欧姆 5:线缆外径为5M M 1:代表单芯

例如:RVVP2*32/0.2 RVV2*1.0 BVR

R: 软线 VV:双层护套线 P屏蔽

22芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 R: 软线 S:双绞线

22芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM

型号、名称

RV 铜芯氯乙烯绝缘连接电缆(电线)

AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)

RVB 铜芯聚氯乙烯平型连接电线

RVS 铜芯聚氯乙烯绞型连接电线

RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF205AFS250AFP250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV

铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23

PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32

4-6-8-9------6

型号含义:

R-连接用软电缆(电线),软结构。

V-绝缘聚氯乙烯。 V-聚氯乙烯绝缘 V-聚氯乙烯护套

B-平型(扁形)。

S-双绞型。A-镀锡或镀银。

F-耐高温

P-编织屏蔽 P2-铜带屏蔽 P22-钢带铠装

Y—预制型、一般省略,或聚烯烃护套

FD—产品类别代号,指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同 YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如:SYV 75-5-1(ABC

S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A64 B96 C128

7575欧姆 5:线径为5MM 1:代表单芯

SYWV 75-5-1

S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套

7575欧姆 5:线缆外径为5M M 1:代表单芯

例如:RVVP2*32/0.2 RVV2*1.0 BVR

R: 软线 VV:双层护套线 P屏蔽

22芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MM

ZR-RVS2*24/0.12

ZR: 阻燃 R: 软线 S:双绞线

22芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM

型号、名称

RV 铜芯氯乙烯绝缘连接电缆(电线)

AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)

RVB 铜芯聚氯乙烯平型连接电线

RVS 铜芯聚氯乙烯绞型连接电线

RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF205AFS250AFP250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV
