  • 多功能厅音视频解决方案演示-金色巨腾、多媒体会议系统
  • 分享

1.1 项目概况

多功能报告厅位于综合大楼一楼,长30米,宽17米,高5.4米。整个报告厅可容纳与会人员300人左右。

1.12 工程建设目标

 以设计建成现代化多功能报告厅为宗旨,建立高效、实用的电子化会议及学术报告环境,为用户打造一个具备领先性和适用型的多功能报告厅。

2、方案设计内容

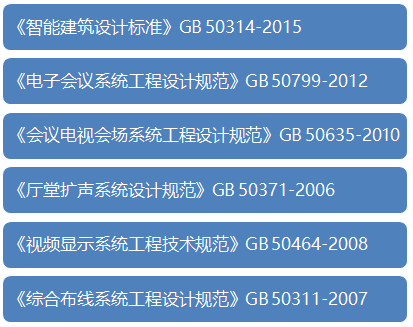

2.1  项目主要执行标准及规范

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

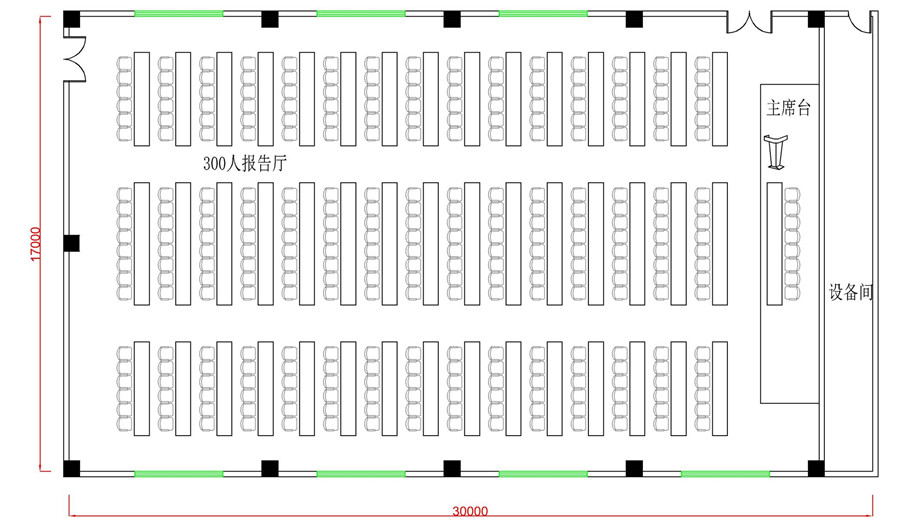

2.2  工程平面布局图

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.3  大屏幕显示系统

我们设计采用高密度小间距的高清LED屏作为大屏的主要显示部分,其使用小间距表贴封装的LED做为显示面板,支持整屏无缝拼接,给报告厅组成一个高分辨率、无缝的数字显示系统。本项目设计大屏主显示系统由45块(5×9)小间距LED压铸箱体组成,屏体尺寸4.608 米×2.56米(11.8㎡),物理点间距低至2mm。

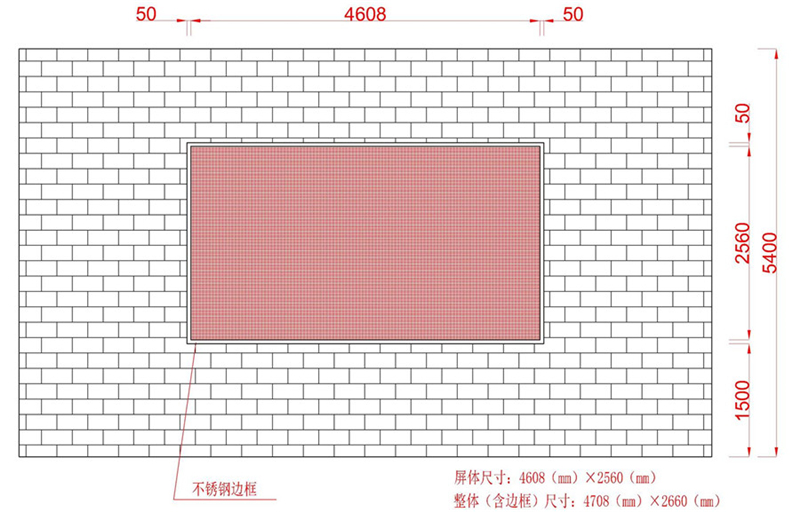

LED大屏尺寸:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

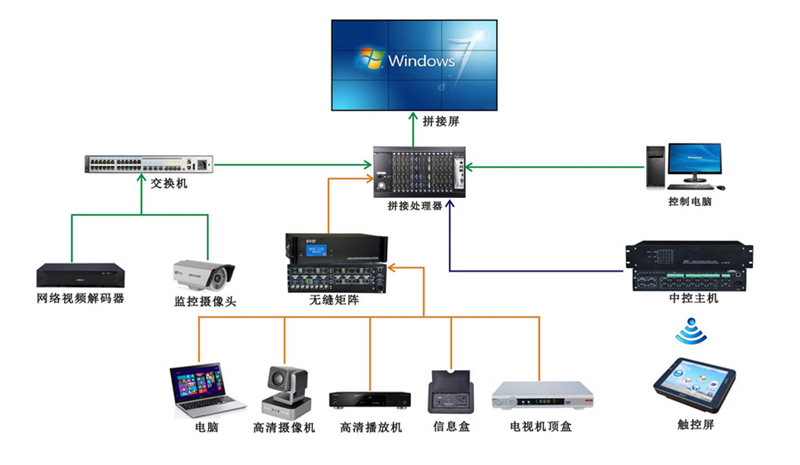

大屏系统连接图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.4 会议扩声系统

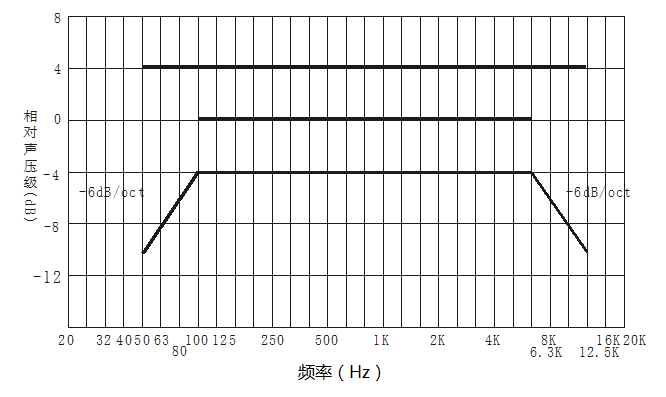

多功能厅厅扩声系统参考国家扩声厅级标准一级进行设计,系统主要由扬声器、功率放大器、音频处理设备、调音台、话筒、音源等设备组成。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

       为获得更高的声压级和较强的指向性,该多功能报告厅我们设计配置8只SVS 8寸线阵扬声器(L-8),2只15寸超低扬声器(L-15B),于主席台LED显示屏两侧吊挂安装。采用左右声道立体扩声方式,有效的降低了声像失真,从而使与会人员获得更好的听觉效果。

       由于报告厅长度达30米,因此中后排与会人员不在主扩声扬声器的直达声覆盖区内, 为提高整个报告厅的声场均匀度同时又起到拉声像的作用,我们在报告厅中后部两侧设置6只SVS 12寸同轴补声音箱(T-12),负责向中后排与会人员扩音,以达到良好的整体扩声效果。

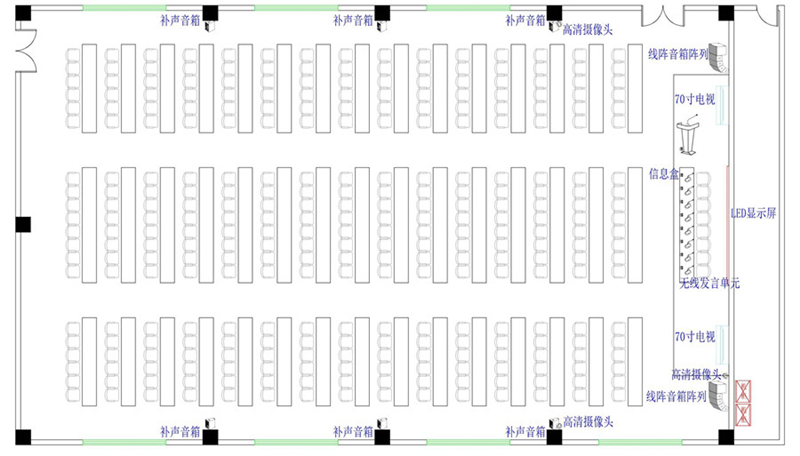

扩声系统音箱布局:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

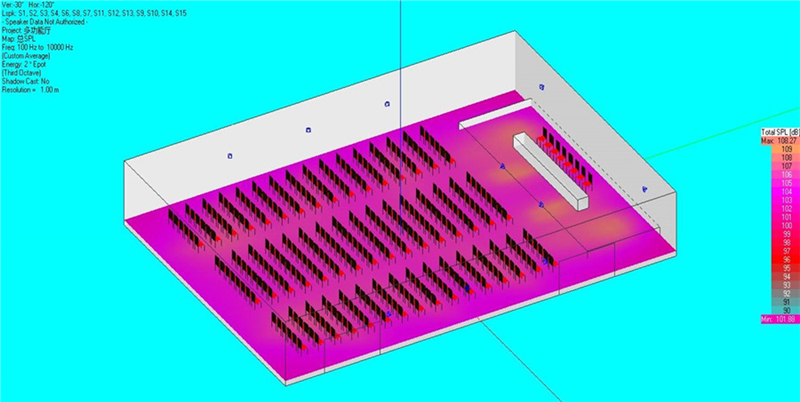

根据EASE专业声场分析测量,本多功能厅扩声系统最大声压级达108dB,均匀覆盖声压级也稳定在103dB-106dB,满足并略超越设计需求。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

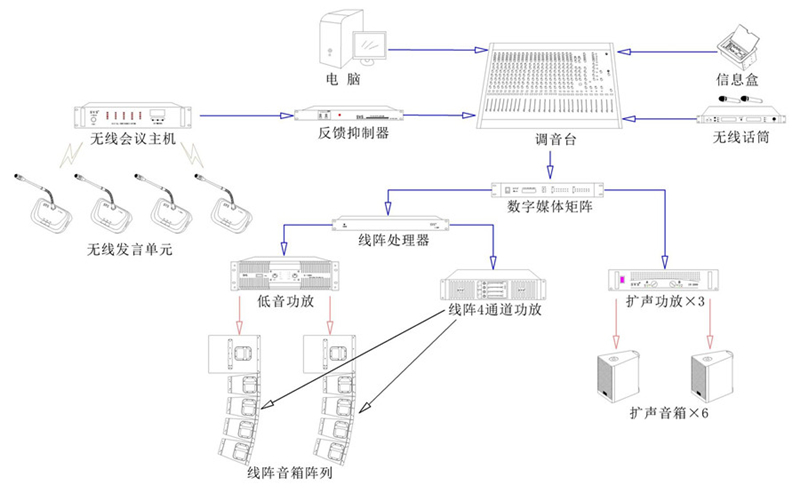

会议扩声系统连接图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.5 会议发言系统

       考虑到多功能厅的整体美观度和与会者使用的便捷性,我们设计了一套具备当今行业领先技术的无线会议发言设备,于主席台布置9只鹅颈无线会议发言话筒,另外配置10只作与会席人员移动使用和供主席台备用。

       设计采用了SVS全球首推的带OLED显示屏的无线话筒(SV-WM90B),这不仅免去了传统会议布线带来的杂乱感和维护的不便,其可移动性特点更方便了与会人员共用设备,从而在一定程度上节约了工程造价,另外系统还支持无线话筒发言视频跟踪功能。

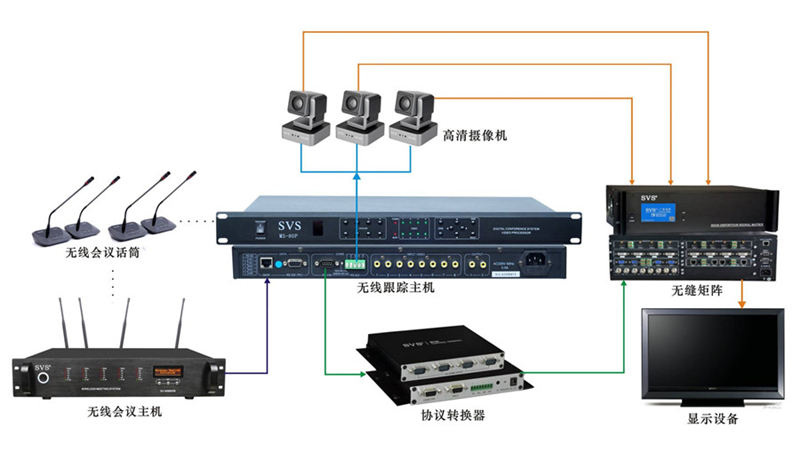

无线会议发言跟踪示意图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.6 中央控制系统

        方便多功能厅管理人员通过无线触控屏或ipad轻松地对会场各种设备和信号进行集中管理和控制。包括对会场灯光、音量、电动窗帘、空调、大屏幕图像显示、DVD、电脑等各种设备的控制和调节。

        本多功能报告厅我们采用了SVS中控旗舰机型AV-PRO-III作为控制系统的主机,系统可扩展连接电源控制器(SV-SP12S)、调光器(SV-220-4A)、无线收发器(RFGW-200)、大屏处理器、无缝矩阵切换器(D3006)、会议跟踪主机(MS-80P)等外围控制设备,还可扩展选配传感器模块实现与安全防范信号、环境传感信号等进行联动控制,使整个系统留有余量,方便以后升级与扩展功能使用。

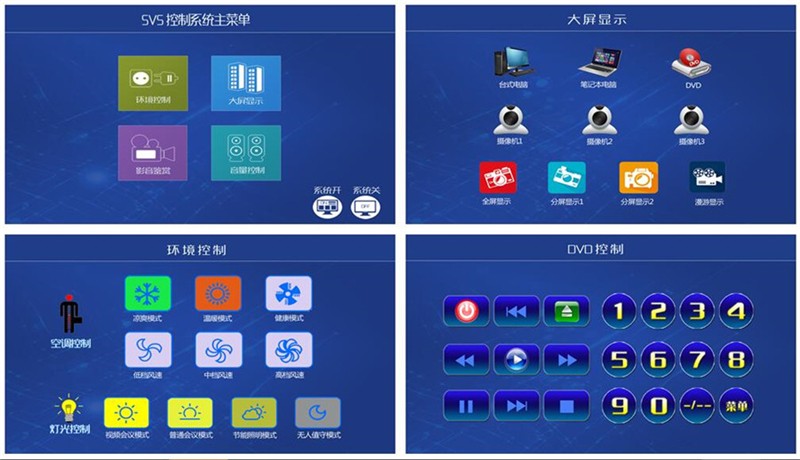

中央控制系统人机操作界面:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

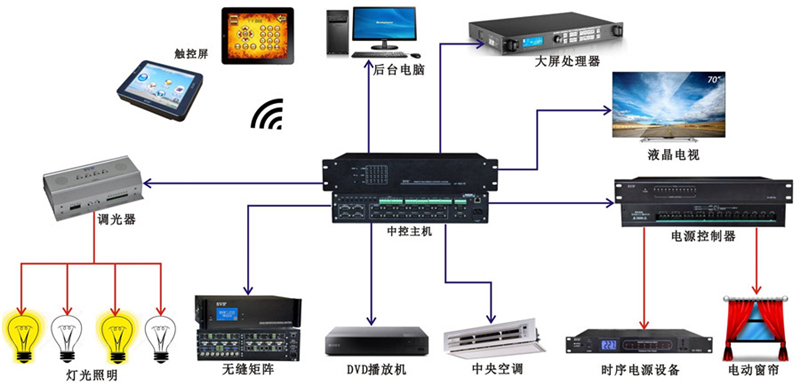

中央控制系统连接图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

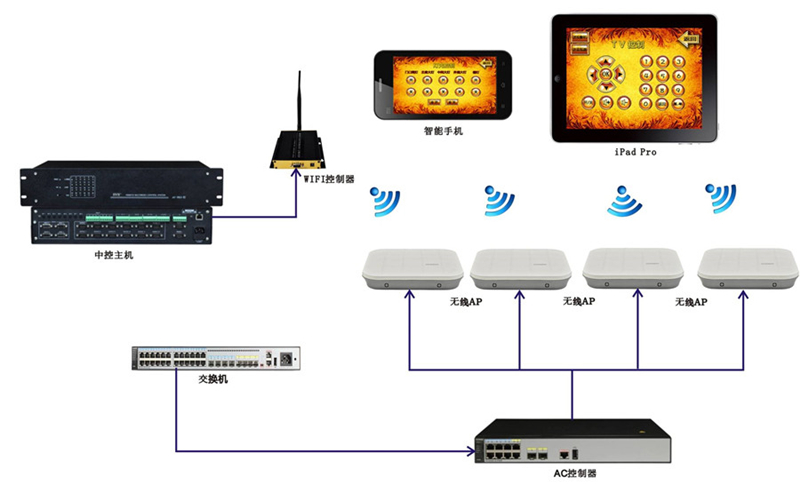

无线网络系统控制示意图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

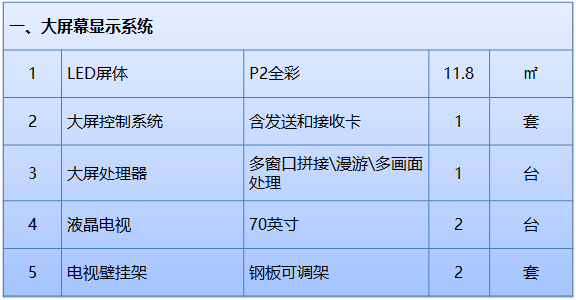

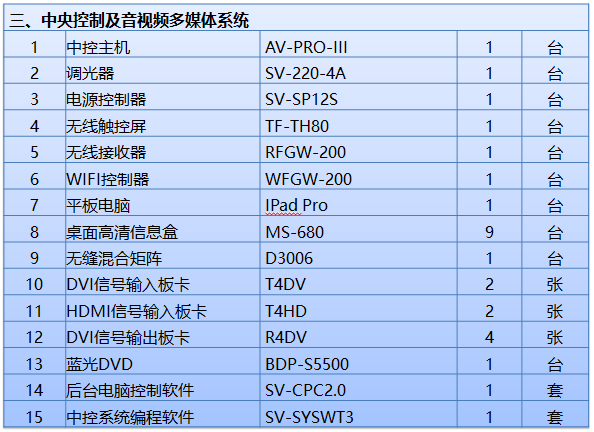

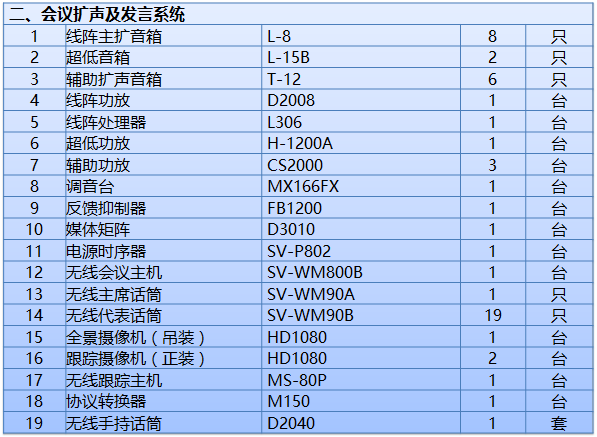

3、方案设计清单

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

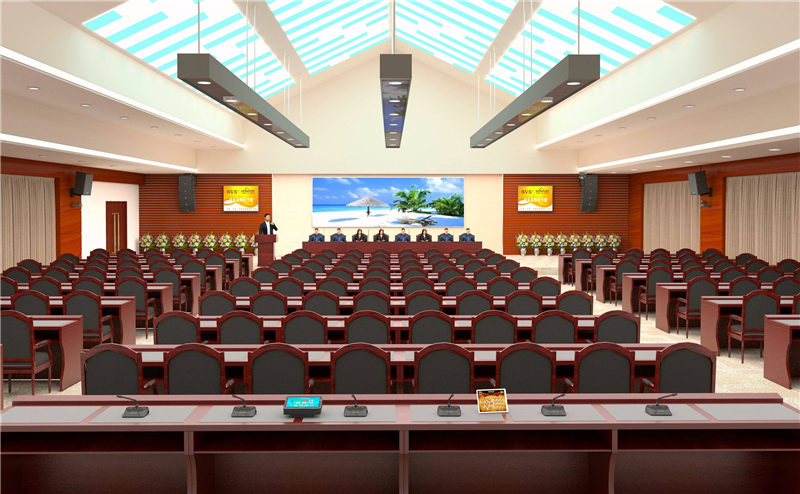

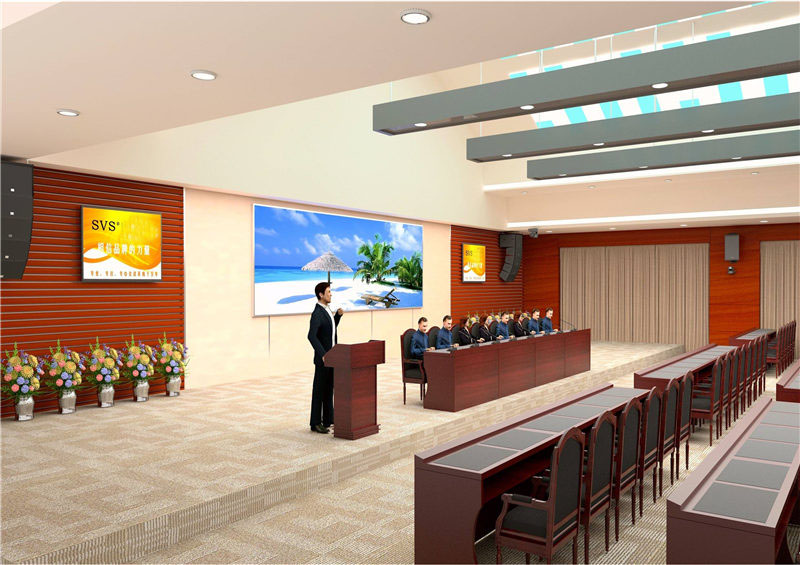

4、项目效果图展示

无纸化会议软件_多媒体智能会议系统方案

无纸化会议软件_多媒体智能会议系统方案

注:详细解决方案请联系金色巨腾售前服务人员索取。免费电话400-6666-374
