1、项目概况

指挥中心会议室长15米,宽10米,高4米。整个会场分为指挥控制区和会议讨论区,其中指挥控制区设计8席,配备信号监测和语音通讯系统;会议讨论区设计20席,配备无纸化会议系统和纯硬件信号共享系统。本方案以设计建成现代化智能会议室为宗旨,建立高效、实用的电子化指挥会议环境,为用户打造一个具备领先性和适用型的智能无纸化会议室。

2、方案设计

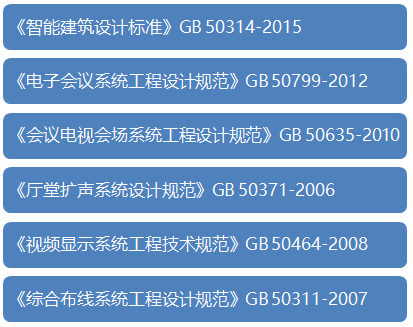

2.1 项目主要执行标准及规范

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

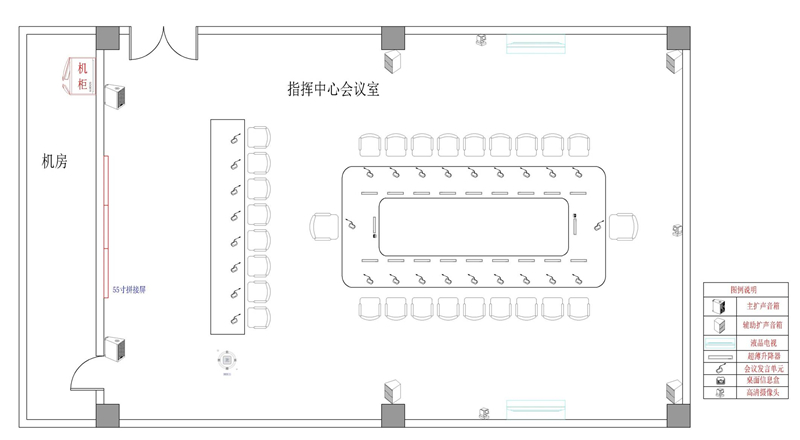

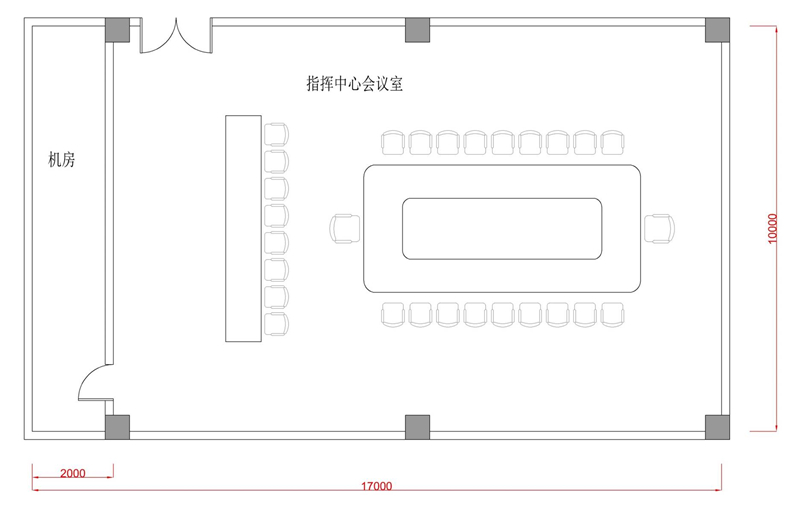

2.2 工程平面布局图

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.3 大屏幕显示系统

我们设计采用55英寸高清拼接屏作为大屏的主要显示部分,由3.5mm超窄拼缝,大尺寸和广视角的IPS屏组成拼接显示墙,给指挥中心营造一个高清晰、稳定的大屏显示系统。


大屏显示系统连接示意图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.4 无纸化会议及音视频共享系统

紧跟时代科技的发展,我们以“无纸化”为设计理念,结合现代会议的的高效率特点,为用户设计了SVS无纸化会议系统及音视频信号共享系统。

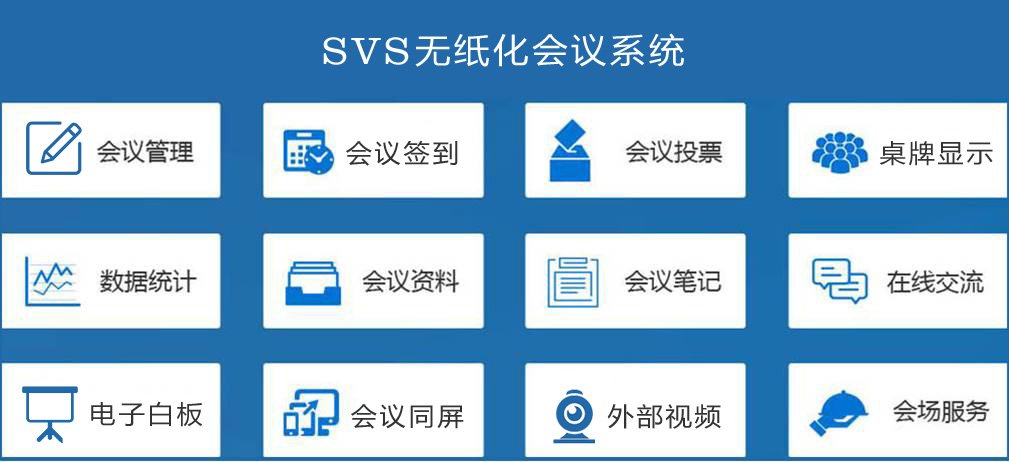

该系统提供了强大的会议管理功能,包括多会议信息的制定发布及会议议程提醒,会议签到、投票,会议资料共享和批注,会议同屏,会议笔记及会议服务功能,为与会人员提供一个多功能、全方位、保密性的无纸化会议平台。此外我们采用SVS智能信号共享控制器与无纸化会议系统相结合,实现各与会人员终端信号在同屏共享和本机画面之间无缝切换,实时高清信号互传,解决了传统会议同屏的延迟、卡顿难题,很好地帮助了会议管理员大大降低会议工作量,提高与会人员的会议效率,同时也节省了大量印刷和办公费用,是现代化会议的选择。

矩阵切换器,无纸化会议系统,无纸化会议软件,中控系统,会议音响系统,智能会议系统,多媒体会议系统,会议系统方案

为方便与会者更好地使用无纸化会议系统,我们给会议讨论区每个席位均配备了17寸带升降功能的超薄电容触摸显示屏:大尺寸的高清显示,灵敏的触控体验,并且在召开普通会议或不使用时可完美隐藏于会议桌内,让会议室更加美观、整洁:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

无纸化会议终端界面:



无纸化会议信号共享系统示意图:


2.5 会议扩声及发言系统

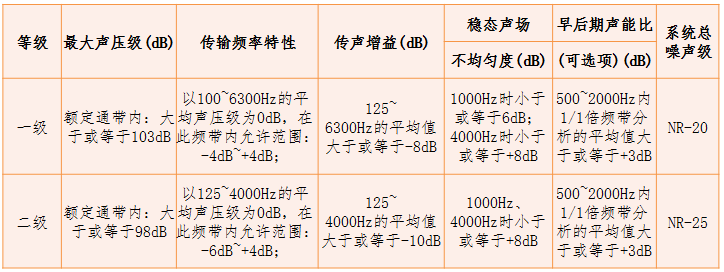

指挥中心扩声系统参考国家扩声厅级标准一级进行设计,在满足国家一级标准的前提下我们设计留有余量,使系统声压级尽量提升。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.5.1 扩声系统音箱配置


指挥中心面积150平米,为获得更高的声压级和较强的指向性,我们设计配置2只SVS 12寸同轴音箱(T-12)作主扩声音箱,于指挥区大屏两侧壁挂安装。由于主扩音箱采用了同轴技术,其声像定位精准,声场表现更为宏大,同时中音人声丰满甜美,高音细腻且具穿透力,与会人员将能获得更好的听觉效果。

由于会议室中后部长近10米,因此会议讨论区人员不在主扩音箱的直达声覆盖区域内, 为提高整个会场的声压均匀度,我们在会场中后部两侧设置4只8寸全频补声音箱(E-8L),负责向会议讨论区与会人员扩音,以达到良好的整体扩声效果。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.5.2 扩声系统声场标准

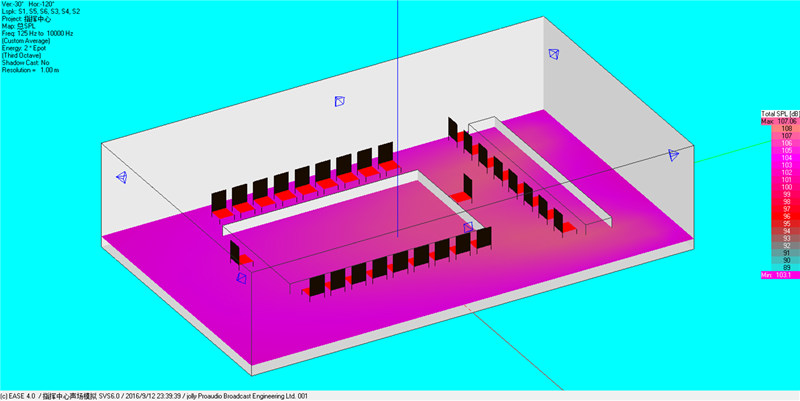

根据EASE专业声场分析测量,扩声系统声压级达107dB,均匀覆盖声压级也稳定在103dB-105dB,满足了我们设计的需求并给系统留有余量。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

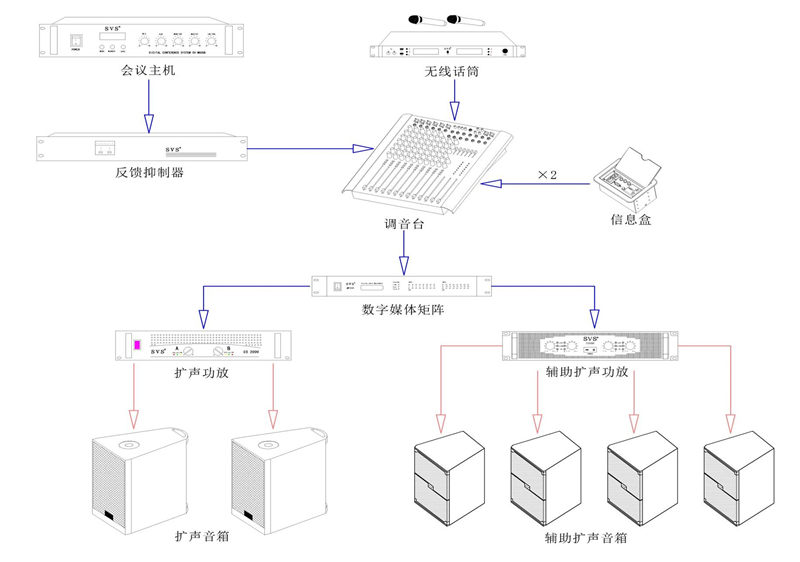

2.5.3 扩声系统连接示意图

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.5.4 会议发言系统

选择一套高性能、高品质同时又具备领先性技术和高性价比的会议发言设备对整个系统尤为重要,根据这一理念,我们设计了一套具备当今行业领先技术的时钟会议发言设备(SV-MT618B),其具备OLED高亮度显示屏,节能环保,还带有会议发言正计时与倒计时功能,方便与会人员掌握会议时间,更加适合指挥中心的高效率会议性质。

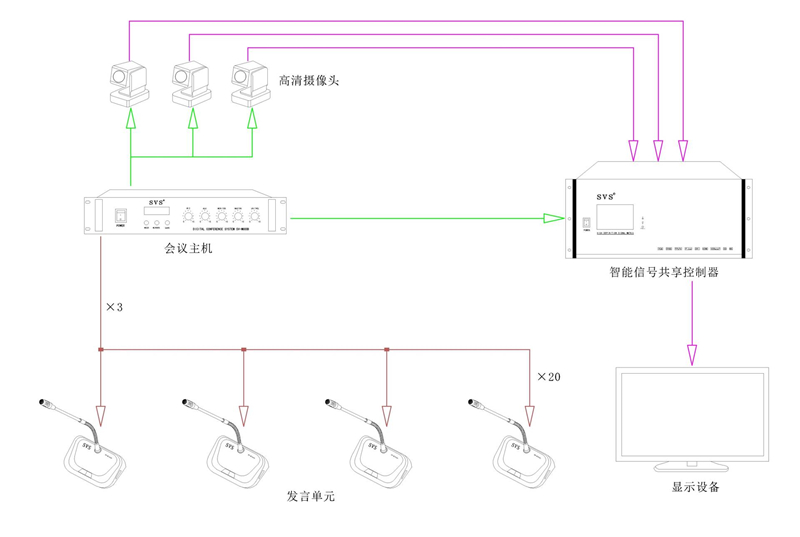

会议发言系统还支持签到、投票及表决功能,另外我们还设计了发言摄像自动跟踪功能,采用SVS高清会议摄像机(HD1080)作摄像跟踪 ,可以实现当有与会者发言时,摄像机自动追踪到当前发言者,该功能也可方便以后扩展远程视频会议使用。

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

2.6 中央控制系统

方便指挥中心管理人员通过无线触控屏轻松地对会场各种设备和信号进行集中管理和控制。包括对会场灯光、音量、空调、大屏幕图像显示、无纸化会议终端显示屏等各种设备的控制和调节。

本会场我们设计采用D3007作信号传输和控制系统的主机,系统可扩展连接电源控制器(SV-SP12S)、调光器(SV-220-4A)、无线接收器(RFGW-200)、大屏处理器(D6001)、液晶屏升降器(SV-LCD17) 等外围控制设备,还可扩展选配传感器模块实现与安全防范信号、环境传感信号等进行联动控制,使整个系统留有余量,方便以后升级与扩展功能使用。

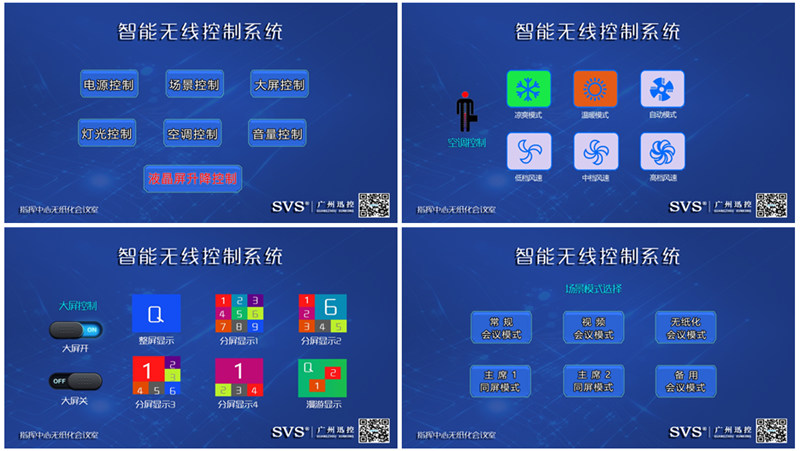

中央控制系统编程界面:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

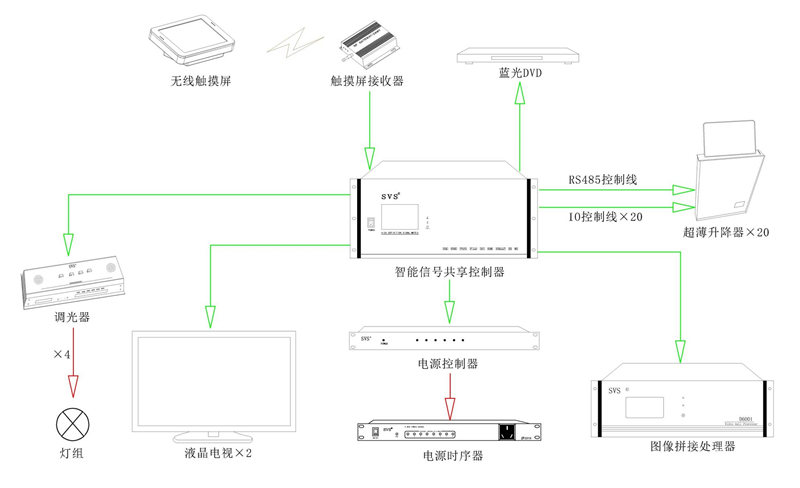

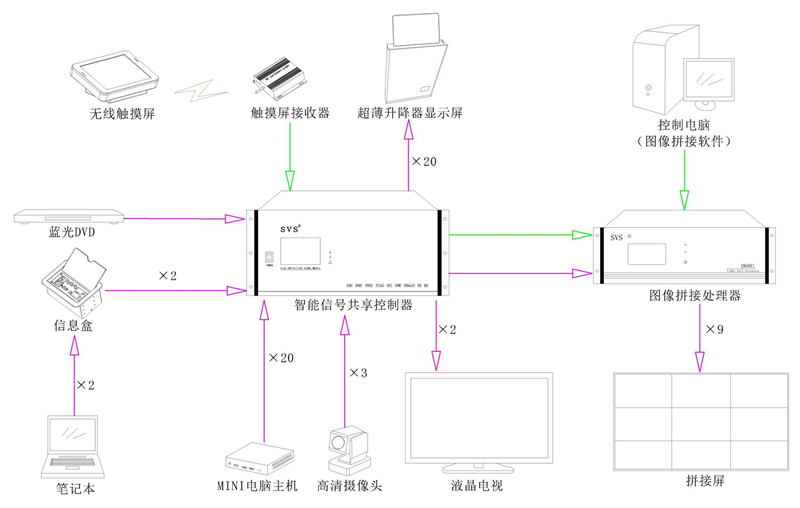

中央控制系统连接示意图:

无纸化会议系统|高清混合矩阵|中控系统|专业音响系统

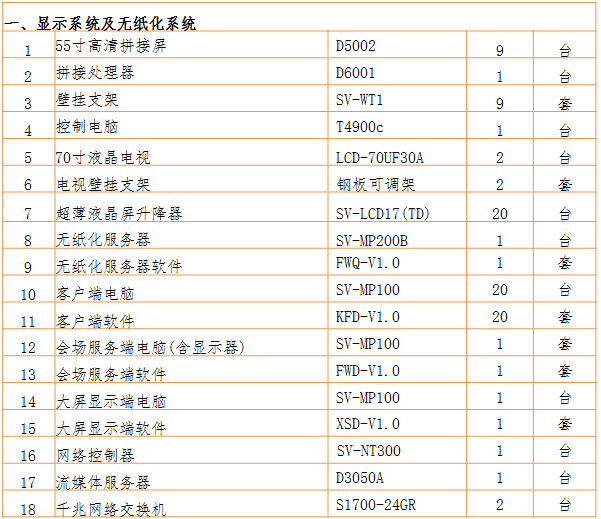

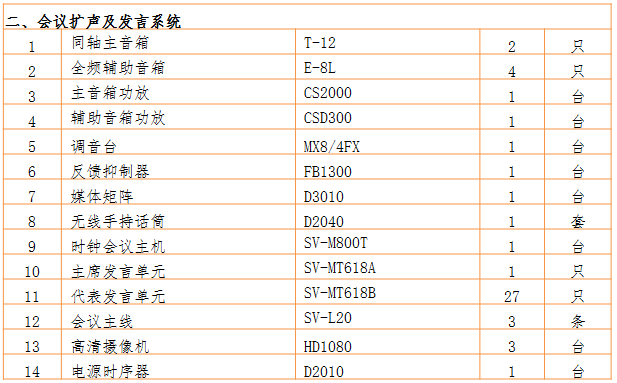

3、方案主要产品清单

矩阵切换器,无纸化会议系统,无纸化会议软件,中控系统,会议音响系统,智能会议系统,多媒体会议系统,会议系统方案


无纸化会议软件_多媒体智能会议系统方案

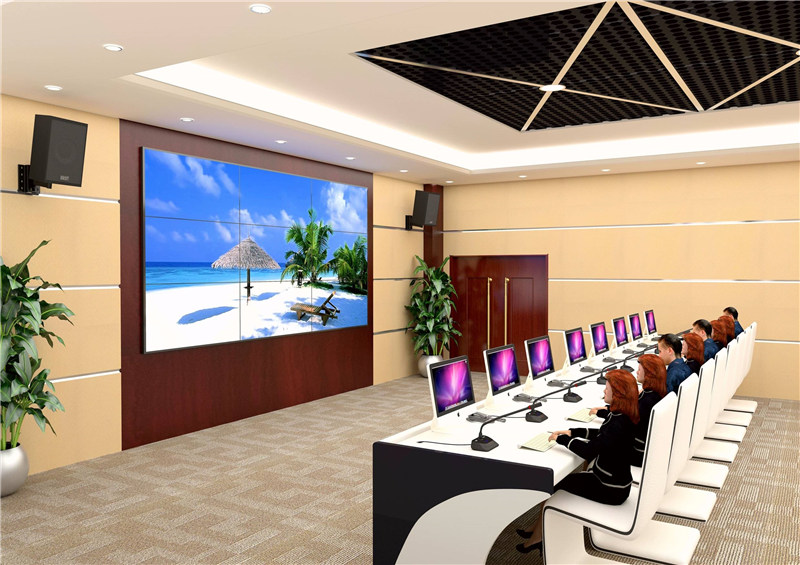

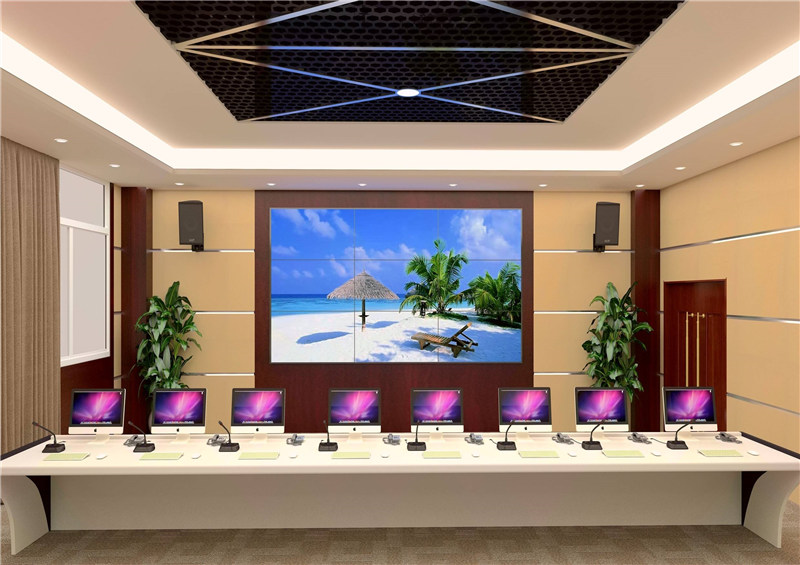

4、项目效果图展示


无纸化会议软件_多媒体智能会议系统方案

无纸化会议软件_多媒体智能会议系统方案


更多系统产品咨询请联系金色巨腾客服免费电话400-6666-374
