随着企业办公信息化的不断发展和办公走向移动话的趋势，很多企业正在逐渐改善提升以往的有线固化接入连网方式，开始建设更加方便、便捷、先进、移动性强的无线接入网络来满足自身发展的需求。办公职员通过无线网络可以在办公区内随时随地接入企业内部网络和Internet公网，来完成各种业务工作的处理，另外WLAN网络解决以往的有线端口接入限制、硬件维护工作繁琐、线路多、可移动性弱等问题，对企业网络管理人员也是一个实质性的变革。目前Bitwave针对不同企业无线WLAN接入网络建设根据客户的项目需求设计了多种网络架构解决方案和WLAN优化方案，得到用户的一致好评。

二、项目需求：
现有一栋16层单位办公楼，要求：每一层单独接入；用户之间安全访问隔离；无线用户使用笔记本、手持终端（PDA、PAD、手机）接入该无线网络；保证每一层无线覆盖的信号效果；实现该无线网络的可管理、可监控。
三、 需求分析：
1、 无线接入点分布：
该办公楼无线覆盖网络属于一个典型的分布型无线覆盖组网方式，每一层需要放置两个BWA601，分别位于每一层楼道的走廊两端。BWA601外接室内覆盖天线用以保证楼道内无盲区强信号覆盖，多设备覆盖是因为手机、PDA、PAD等无线终端内置无线天线的接收面和增益都比较小，功放功率比较低，所以中心设备要做到很强的信号强度才能保证正常连接上网。 2、微波损耗计算方式：
在办公室环境, 802.11b / g/n, 2.4千兆赫, 的近似衰减值：  石膏板墙体：3dB
玻璃幕墙与金属框架：6dB 煤渣砌块墙体：4dB 办公室的窗户：3dB  金属门：6dB
砖墙+金属门：12.4dB
其他因素会影响2.4GHz的射频信号范围, 包括混凝土纤维板墙，铝墙板，管材和电线，微波炉和无绳电话。 3、无线组网方法：
以为该办公楼原有有线网络，所以从机房通过竖井到每一层都有线路供无线BWA601接入使用，每一层的两端各使用一根原有线路连接到BWA601，BWA601外接室内覆盖天线固定在墙壁之上，天线朝向走廊，室内用户通过反射、穿射的无线信号上网。 4、 无线网络规划：
（1） 信道：奇数楼层两个BWA601信道划分为1和9信道；偶数楼层两个
BWA601信道划分为3和11信道，化减少每一层和任意层之间的同频干扰。
wk_ad_begin({pid : 21});wk_ad_after(21, function(){$(‘.ad-hidden’).hide();}, function(){$(‘.ad-hidden’).show();});
（2） SSID划分：每一层的两个AP的SSID（无线网络标示）按照“办公楼所属
单位名称+所在楼层数+A”、“办公楼所属单位名称+所在楼层数+B”命名。
（3） 无线传输模式：该无线网络覆盖采用的是目前国际的802.11n 企业级
无线接入基站，由于考虑到用户的笔记本和手持终端支持的接入模式不统一，可能有的支持802.11n，也有支持802.11g的，所以主设备的传输模式采用802.11n和802.11g兼容模式供用户接入，保证每个用户的正常接入上网
（4） 加密方式：每一层的无线加密方式和密钥可根据网络管理人员当地网络环
境和实际情况确定，由于用户的流动、移动性比较强，建议加密但不绑定用户终端设备MAC地址。
（5） 设备供电：楼层内所有的BWA601设备统一采用PoE网线供电方式，不需
要单独拉电源线供电，一定程度上节省人工开支和施工难度。
5、 机房部分：
机房内首先使用多口二层交换机，将楼内的所有BWA601汇聚到一起，连接到硬件防火墙之后再连接到一台中心网管路由器上。路由器可开启DHCP服务器对接入的用户自动分发IP地址、DNS地址上网（不建议手动分配IP地址，因为手持终端的静态IP地址配置操作比较繁琐）。 6、 网管平台：
因为该网络为小型企业级无线网，使用网管路由器和二层交换机即可实现管理，无需另加后天无线BWA601管理平台，实际需要按照网络建设后网络环境要求而定。

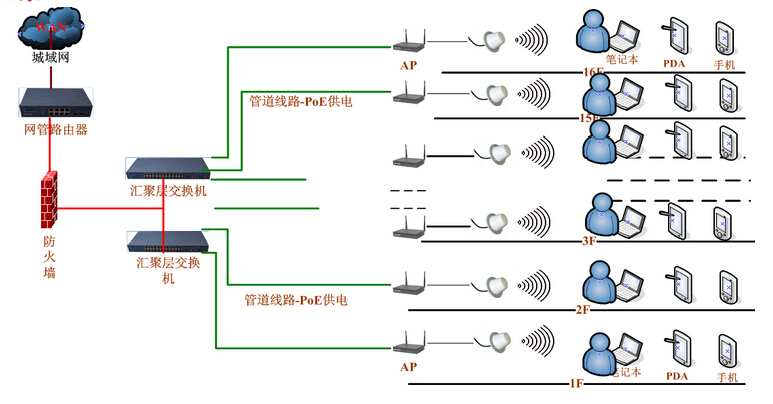

四、 无线网络设计图：
