项目目的
项目的要求,结合此小区的实际情况,新建高清网络监控系统,实现对前端的统一管理和维护,实现报警联动的功能,结合既有的人防和技防实现对小区的高效管理。
解决方案

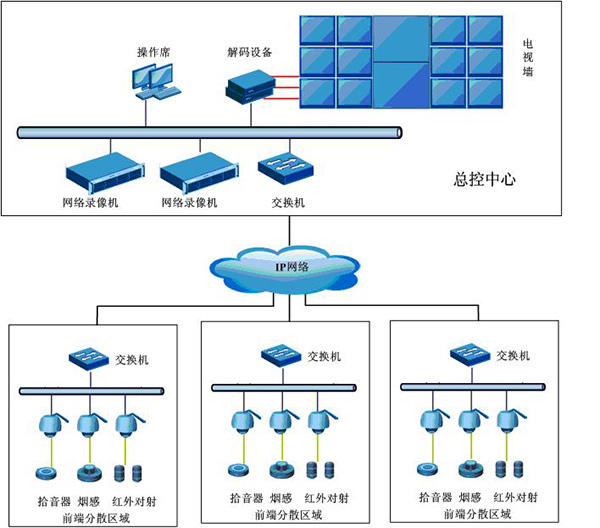

如图所示,本系统依托IP网络构建了一个数字化的视频监控网络。
本系统主要有三大部分组成:总控中心、传输网络、监控前端
总控中心:负责对前端分散区域高清监控点的接入,并通过权限设置,实现对其他分控中心前端的视频浏览和集中显示;主要部署网络硬盘录像机、解码器、电视墙、操作席及网络设备等。
监控前端:主要负责各种音视频及告警信号的采集,通过部署高清网络摄像机、报警设备等实现,并将采集到的信息实时传送至各个监控中心。
方案特点
基于IP网络组建,真正的数字化、网络化、智能化监控系统;远程监控、管理、维护都极为简单;
1)高清化
本系统采用爱谱华顿公司全高清的解决方案,系统从前端的视频采集、编码、传输、平台、存储、解码显示均采用高清设备,保证了本系统实现真正的高清监控。本系统相比标清监控系统具有以下优势:
前端设备采用百万像素的720P的高清网络摄像机,画面清晰度达到D1标清画面的2-5倍;
高清网络摄像机用亮色分离技术和逐行扫描技术保证了图像的高清晰度、高流畅度和良好的色彩还原度;
高清监控采用16:9的画面格式使监控范围扩展了传统画面的25%以上。
高清监控采用业内的H.264编码格式,实现了高清画面低码率、高质量的传输要求。
高清解码设备采用集中式设计,单台设备能够支持多路720P高清图像解码。
2)报警管理
支持接受在NVR设备上输入的报警信号以及在监控前端接入的报警信号。支持报警输入端口告报警触发:支持常闭,常开型告警设备接入,通过软件设定输入的告警设备类型;
支持移动侦测告报警输入:设定侦测块数目以及位置,通过拖拉等方式实现框选,可设置多个检测区域,提供显示与隐藏移动侦测区域功能;
支持进行全系统报警联动,包括监控前端以及设备本身。报警联动允许的操作:报警输出(NVR、或者前端)、报警录像、报警抓拍、报警字幕叠加、报警视频联动(把报警通道切换到当前监控通道显示)、蜂鸣器发声、报警联动视频浏览预案;
支持各种报警预案的设定与执行。报警联动策略可以按不同前端,按不同时间段设定不同的联动策略,以周为单位或以天为单位设定告报警联动预案,每天多个时间段;
支持按条件查询告警,通过查询的结果可以方便地回放录像;
支持手动消警。

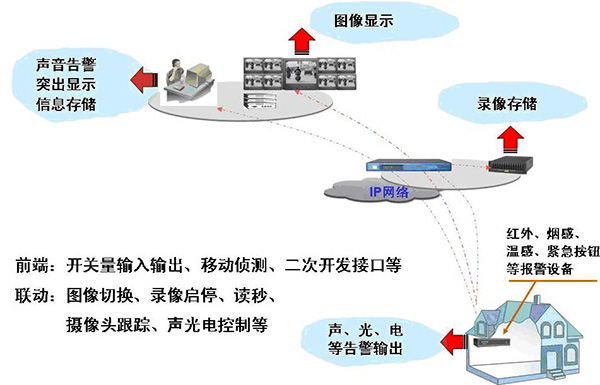

报警联动示意图
3)部署灵活
系统组网简便、灵活,任一监控点均可采用就近接入的方式接入网络,构成系统;在网络发达的今天,NVR充分利用IP网络资源,与传统的DVR系统相比,不再需要布设视频线、音频线、报警线、控制线等诸多线路,综合布线的成本自然降低;
4)安全性高
NVR采用嵌入式硬件和专用嵌入式软件,使用码流加密、用户认证和授权,安全可靠,无病毒侵扰。
5)双流技术
NVR和前端设备均支持双码流技术,根据应用场景自动适配,提供清晰流畅的图像效果。在网络环境比较差的情况下可以选择低码流的视频进行浏览,但是存储的码流都是保证高清的视频。
