  • 保密行业、涉密部门综合布线方案-金色巨腾、综合布线
  • 分享

行政办公建筑

行政办公楼信息化应用系统的配置应满足行政办公建筑办公业务运行。信息接入系统应根据办公业务的需要,将公共信息网及行政办公专用嘻嘻引入行政办公建筑内。




行政办公建筑内应根据信息安全要求或其他业务要求,建立区域移动信号覆盖或移动通信信号屏蔽系统。信息网络系统应满足行政办公业务信息传输安全、可靠、保密的要求,并应根据办公业务和办公人员的岗位职能需要,配置相应的信息端口。

对于政府办公建筑涉及到保密网络时,布线系统设计应该符合保密安全的要求。

行政办公楼,尤其是国家政府机关的办公楼,因其网络由内网、外网、保密网之分,所以综合布线系统在物理上完全做到隔离。信息点的设置主要满足电话、数据的业务需求,并考虑涉及到内网、外网、保密网、以及备份等需要的信息点。这样,就比一般的工程所用的信息点数量要多得多。

另外,综合布线设备的安装场地、管槽、线缆都要做到物理分开。对于有的保密项目,集成商往往只能实施水平配线部分,主干部分则会请具有安全资质或国家授权的机构来做。自用型办公楼一般选用的综合布线等级都比较高,如全6类+光纤的配置方案,对于保密网络将会采用屏蔽的布线系统或光纤至桌面的设计。

针对一些保密的屏蔽房屋,从进线间、电信间或设备间引入的主干线缆应考虑采用屏蔽线缆和光缆,并在引用适当长度的波导管做保护。


金融建筑

在金融建筑电气设计规范中指出,综合布线系统应根据金融建筑或金融设施的等级、金融设施的分布情况及管理模式进行规划与设计。其中的特殊要求如下:

特级、一级金融设施的生产业务专用数据通信网络应支持多个运营商接入,二级金融设施的生产业务专用数据通信网络支持多个运营商接入。

特级、一级金融设施的生产业务专用数据通信主干链路应自成体系,并应与建筑物或建筑群中其他网络相互隔离。有条件时,生产业务专用数据通信主干链路可经专用管井敷设。二级金融设施的生产业务专用数据通信主干链路宜自成体系。

特级、一级金融设施的生产业务专用数据通信干线链路应采取冗余措施,二级金融设施的生产业务专用数据通信干线链路宜采取冗余措施。

特级、一级金融设施的生产业务专用数据通信网络应设明显的标识。二级金融设施的生产业务专用数据铜线网络宜设明显的标识。

金融建筑内一般会设置数据中心机房。因此,对综合布线系统实际上存在楼宇的与数据通信的这两个网络,为了保证信息的安全可靠,他们在传输介质与布线的空间也都是相互独立的,但是这两个配线网之间可以考虑设置互通的路由,增强配线的灵活性。加之金融信息网络对信息量的需求是相当高的,无论在布线等级的确定或产品的选用都应该充分考虑发展的余地。


金融建筑考虑到工作人员的座席比较密集,而且布线系统可能会包括内外配线网、生产配线网、涉密配线网、物管配线网、弱电系统配线网。


座席区可按3~5㎡设置一个工作区,应终端设备会有多个,因此设置较多的信息点,再按这个量来考虑整个系统的配置。金融机构对信息需求与信息安全要求较高,可以采用6类及以上等级的布线系统,屏蔽布线系统也可以在考虑之内。对于出租型的区域,可使用6类+光纤混合的综合布线形式。

设计原则

适用性--本设计从该大楼能提供综合服务这一基本功能出发,主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。

信息综合计算机网络系统

模块电话局通信网(含话音,传真,X.25,DDN 等)

办公自动化网络系统

能支持各种数据通信、多媒体技术以及信息管理系统等,并且能适应现代和未来技术的发展,保证 25 年不落后。

灵活性--本设计应能满足楼内各种通信设备的功能要求,即在不同楼层里搭建特定的通讯子网;在大楼任意的信息点上能够连接不同类型的设备;如计算机,电话机,传真机,打印机,终端机等。

可扩展性--实施后的结构化布线系统是可扩充的,以便将来有更大的需求时很容易将设备安装进去。

模块化结构--结构化布线系统中除去固定于建筑物内的水平线缆外,其所有的接插件都是积木式的标准件,以方便使用管理和扩充。可以使得在投入运行后的维护工作中,备品备件储备少,故障检查定位快,运行管理简单。

开放性--即能支持任何厂家的任意网络产品,支持任意网络结构(总线型、星型、环型等)。

成本有效性--在满足应用要求的前提下,尽可能降低造价。

设计依据

综合布线系统工程设计规范 GB 50311-2007

ANSI/TIA-568-C.2 美国国家标准学会/美国电信工业协会 标准

YD/T926大楼通信综合布线系统行业标准

ISO/IEC 11801:2008 建筑物综合布线规范

EIA/TIA-569   商务建筑物电信布线路由标准

EIA/TIA-606     商务建筑物电信基础设施管理标准

EIA/TIA TSB67   商务建筑物电信布线测试标准

EIA/TIA TSB72     集中光纤布线指导原则

需求分析

XXXX是多幢现代化的综合办公大厦。总建筑面积XXX平方米,其主要包括XX楼、XX楼等多栋单体建筑。

作为XX的现代化办公楼项目,对于该项目的建设有着极高的要求,必须实现对XXXX的现代化信息管理要求,达到国内一流大楼的信息管理水平,所以本次设计建设必须要有前瞻性、示范性、可实践性和代表性。

需求分析说明


  • 高保密行业的是考虑设备对线缆传输带宽的更高需求和设备本身易产生电磁干扰的问题。为了保证信息的安全性,采用屏蔽+光纤的方式对一些电子设备或保密级别比较高的场合。

  • 布线系统包括内外配线网、生产配线网、涉密配线网、物管配线网、弱电系统配线网。

  • 办公外网宜采用6类非屏蔽系统,内网采用6类屏蔽系统。人员比较密集综合布线系统的线缆宜采用低烟无卤型的线缆。

  • 建筑内主干线缆及园区内主干线缆应满足万兆或以上计算机网络设置主干光缆。

  • 公共区域或大空间区域,宜配置信息点以满足无线局域网络接入。

综合布线系统简介

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

因此,综合布线系统是一种标准通用的信息传输系统。

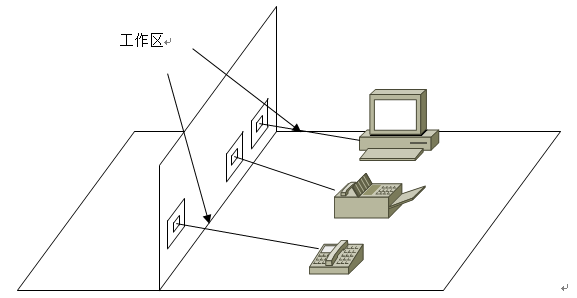

工作区子系统




连接水平子系统的电信插座(TO)和语音或数据终端设备

目的:方便连接设备的变动的重新安排

组成:连接跳线和适配器

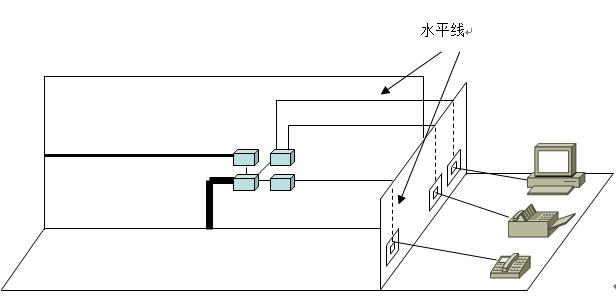

水平子系统


水平子系统包括从工作区到电信接线间(TC)这段距离。

组成:包括TO和把插座延伸到TC所使用的传输介质。

应采用星形拓扑结构,所有工作区TO都连接到一个TC或一个设备间(ER)上。

水平电缆的长度是295英尺(90米)。

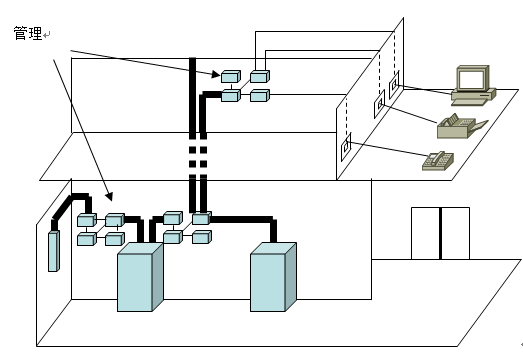

管理间子系统


管理子系统:包括把两个子系统连接起来或为一个子系统分配共用设备线路的交连和互连、端接硬件、彩色编码、编号方案及记录保存装置。

垂直子系统


连接电信接线间和设备区域,实现大楼内部通信。提供大楼的干线(馈电线)电缆的路由部份。

组成:铜缆和光缆以及将此线缆连接到其它地方的相关支撑硬件。

距离:1.语音级UTP电缆长度2624英尺(800米)2.数据超5类、6类电缆时长度295英尺(90米)

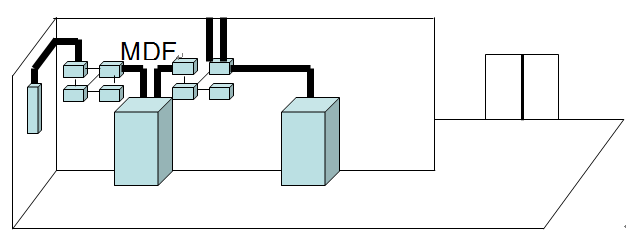

设备间子系统


设备间子系统包括共享的公用设备,及把这些设备端接到连接硬件上要求的传输介质

组成:设备间中的电缆、连接器和相关支撑硬件。

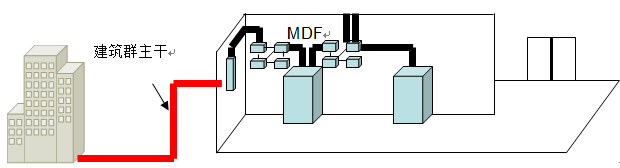

建筑群楼子系统


建筑群子系统把一幢大楼的电缆线延伸到建筑群中其它大楼的通信设备和装置上。

组成:包括提供大楼间通信设施所需的传输介质和支撑硬件,其中有铜缆、光缆、接地的防止电缆的浪涌电压进入大楼的电气保护设备。

进线间

进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。

管理

管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

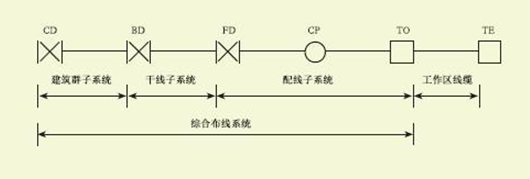

综合布线系统基本构成


铜缆布线系统信道、链路、CP链路构成


产品选择与配置


工作区子系统,普通办公室的信息点面板采用86型双孔面板和单孔面板(CF8601/CF8602-H)。领导办公室、会议室等区域建议采用同方地插;为保障传输性能,与有源设备连接的跳线采用赛格原厂6类非屏蔽跳线。

水平子系统数据及语音传输全部采用6类4对非屏蔽双绞线(CC71004),用于实现灵活使用功能转换。

管理间子系统,数据采用6类24口非屏蔽配线架(CP21024)。语音水平侧采用6类24口非屏蔽配线架(CP21024),语音主干侧采用110跳线架(CP110W2-50)。 通过1对鸭嘴-RJ45成品跳线跨接6类24口非屏蔽配线架和110语音配线架。光系统采用同方24口机架式光纤配线架,赛格LC耦合器和赛格LC光纤跳线及尾纤完成管理间的光纤端接;机柜采用600*600*2000的赛格机柜(TFJG-42U-606BM)。

垂直子系统,数据主干采用12芯室内多模光缆(FC600-12MIT3),从建筑物设备间分别敷设到各楼层的弱电间;语音主干采用大对数通讯电缆(根据实际语音点数量可选,25/50/100对)。从建筑物设备间分别敷设到各楼层的管理间。

设备间,光系统采用赛格24口机架式光纤配线架,赛格LC耦合器和赛格LC光纤跳线及尾纤完成光纤端接;语音主干侧采用110跳线架(CP110W2-50)。机柜采用600*800*2000的赛格机柜(TFJG-42U-608BM)。

建筑群子系统,各建筑物之间数据主干采用同方室外24芯多模光缆(FC610-24SOV),语音主干采用50对或100对同方室外大对数线缆。

各建筑物的设备间建议设置在一楼。
