加油站监控系统设计说明

一、背景概述:

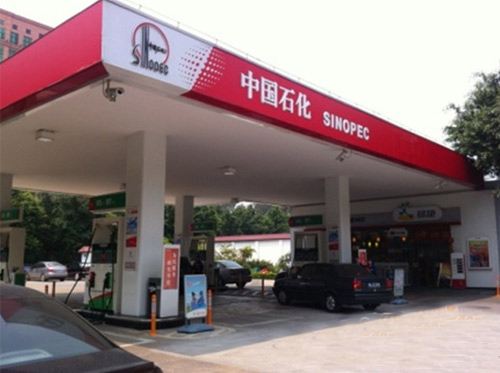

加油站为机动车油箱充装汽油、柴油的专门性经营场所 , 属于安全防范重点单位。加油站内人员车辆流动比较频繁。加油站为一级防火单位,由于防火措施不到位或者人为纵火原因,造成火灾的比比皆是,给国家财产、人身安全造成重大损失,单靠以往的人防已远远不能满足要求。加油站内大量的易燃油品,更是犯罪分子主要攻击的目标。因此,利用现代化的高科技技术手段,组成全方位安全防范系统是必不可少的。

数字视频监控系统是当今社会广泛采用的高科技技术防范体系,通过各种电子设备对相应区域或物品进行监视防范,能够预防和及时发现不法侵入与伤害,并能对该事件过程进行记录保存,方便查证。利用视频监控系统,可以保护人身及财物安全,节省时间和费用,提高效率,实现实时指挥和调度,处理和保存信息。因此,数字视频监控系统已被日益广泛的应用于公安、金融、工矿、交通、医疗卫生、商业、军事、旅游饭店及安全保卫等领域,已成为现代化管理标志之一。

为了加强加油站内部管理,强化安全保卫措施,保障客户人身财物安全,对加油站数字视频监控做如下方案设计。



二、设计指导思想:

我公司经过认真的实地勘察与分析,针对加油站及各连锁店现有特点与以后防范需求,结合以往加油站监控设计施工经验,设计了以下这套视频监控方案。

随着机动车辆的不断增多,加油站的数量也不断增加。为了提高管理质量和效益,实现智能化管理。对加油站的监控监控做出如下要求:对加油站进出车辆、各加油设备、储油设施、收银台收费办卡、所有房屋(小卖部和收银台)进出口,以及大厅进行实时监控和记录。

本方案经过对系统进行统筹策划,优化设计,确保适用、安全可靠,使系统建成后,具备防非法入侵、防盗窃、防抢劫的功能,且系统的技术性能指标应达到国内外先进水平。



设计原则:

视频监控系统设计应当遵循以下原则:

先进性和适用性

系统技术性能和质量指标应达到国际领先水平,同时,系统的安装调试、操作使用应简便易行,容易掌握,适合中国国情和本项目的特点。同时系统是面相各种管理层使用的系统,其功能的配置以能给用户提供舒适、安全、方便。快捷为准则,起操作应简便易学。



1、 开放性

以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术发展趋势,需要时,可与消防等系统实现联动,可实现远程控制。

2、 经济性与实用性

充分考虑用户实际需求和信息技术的发展,根据用户现场环境,设计选用功能和适合现场情况、符合用户要求的系统配置方案,通过严密、有机的组合,实现最佳的性能价格比,以便节约工程投资,同时保证系统功能的需求,达到经济实用的目的。

3、 可靠性

整个安全防范系统应具有高度的安全性、稳定性和可靠性。

4、 可扩展性

要求系统集中管理、监控,分散控制,总体结构具有较强兼容性和可扩展性,既便于系统的充实、完善、改进和提高,又便于设备的更新、换代。

5、 安全性与可靠性

系统的设计具有较高的可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一套完整的系统管理策略,可保证系统的运行安全。

二、 设计依据:

项目方案设计应当按照以下依据进行:

1、加油站领导对监控系统的具体要求与精神

2、现场实际情况勘察结果与实际安防需求

3、GA/T75-94《安全防范工程程序与要求》

4、GA/T70-94《安全防范工程费用预算编制办法》

5、GB/T74-94《安全防范系统通用图形符号》

6、GB 50198-94《民用闭路监控电视系统工程技术规范》

7、GBJ115-87《工业电视系统工程设计规范》

8、JGJ/T16-92《民用建筑电气设计规范》

9、GBJ232-82《电气装置工程施工验收规范》

三、 系统原理:

视频监控系统在现代建筑中具有独特作用,它能被广泛应用的重要原因是它能实时、形象、真实地反映被监视对象的活动情况。它已成为人们在现代化管理与安全防范中进行监视控制的一种极为有效的工具。

视频监控系统由前端摄像机部分、传输部分、控制部分、显示记录部分组成。视频监控原理简介

视频监控系统是保安监控的核心部分,它可实现对防范区域的安全进行监视、控制、联动与复核。由前端信息采集部分(摄像机)、传输部分、控制部分及显示和记录部分组成。

视频监控系统的主要功能是辅助保安系统对加油站实况进行实时监视。通常情况下,采用多台摄像机监视重要场所人员的活动情况。

近年来,随着现代电子技术的发展,数字化监控系统已逐渐形成潮流,它不仅有良好的操作界面,而且功能更为强大,信息处理传输、数据分析、视频报警、数字图像大容量存储等都已成为现实。


四、 系统需求分析:

为保障加油站内商品财物、人身安全,我们应当采取数字视频监控系统这种方式来核实记录,对加油站内的各个出入口、主要通道进行重点监控,对营业区域进行全面扫描巡视防范。

五、 前端设备位置分布:

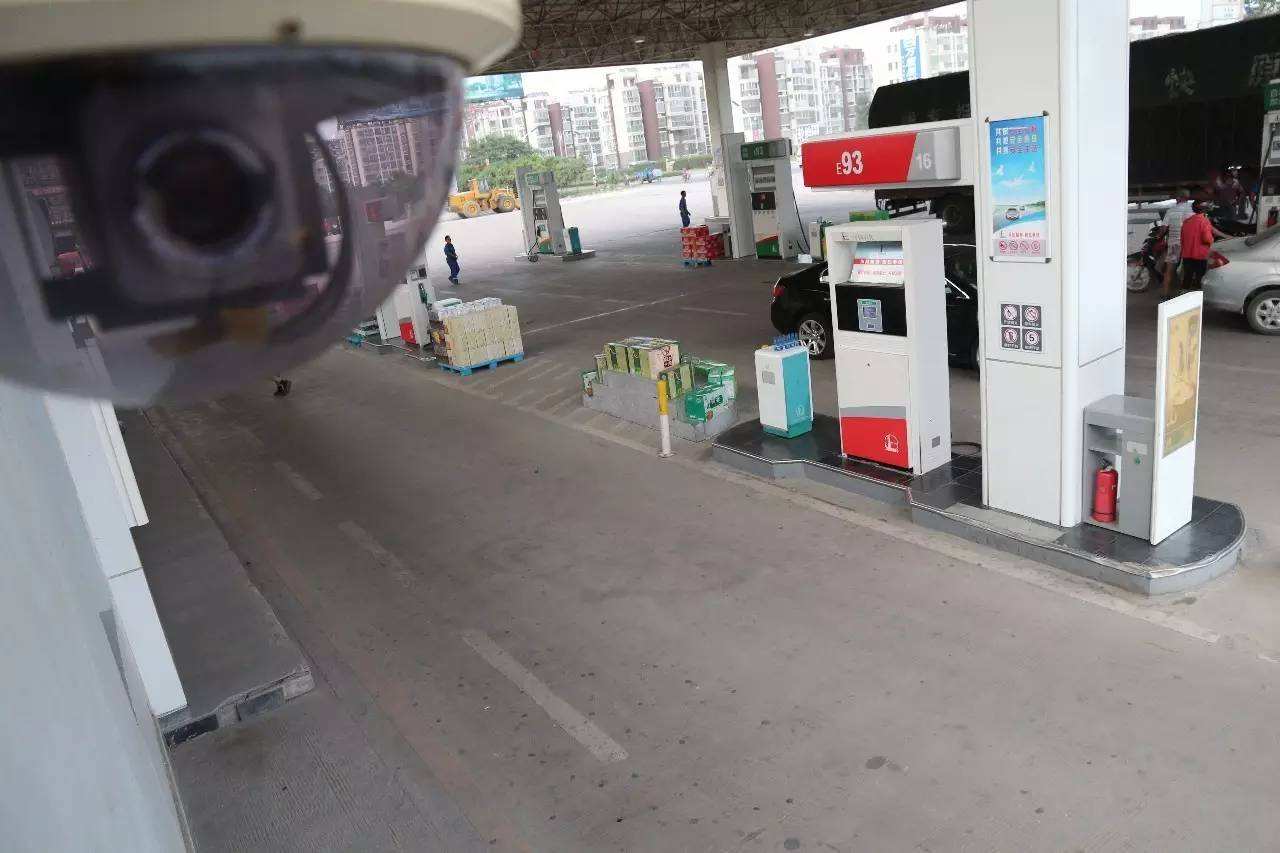

公司对加油站现场考察,在站内需设立四个摄像头,监视站内业务流程的棚区摄像机可以采用变焦镜头,营业厅、财务室和油库区采用定焦镜头,全场景监视所辖范围。考虑美观在室内可安装一体化半球型摄像机。

经过公司对加油站现场考察,根据监控种类性质在站内需设立五组摄像头:

1.    监控进出加油站车辆,摄像头采用高清摄像头(变焦镜头),进出口各一个。

2.    监控加油设备,每个加油机都有一个监控摄像头(定焦镜头)。便于实时监控设备的运行状况。

3.    加油站油库位置,单独设置一个防爆一体化摄像仪。实时监控油库进出油等情况。

4.    财务室(结账、办卡柜台),每一个柜台都设置一台枪式摄像头(定焦镜头)。监控每一笔交易的进出。

5.    办公区域以及营业厅等房屋的进出口都对应安装摄像头,考虑到内室场所的美观,采用高清晰度的半球形摄像头。同时在大厅偏角处安装半球形摄像头,实时监控大厅的所有情况。

所有设备都满足IIC气体组一下(典型为氢气、乙炔、乙烯、焦炉煤气、二甲醚等)及可燃性粉尘等极为特殊的环境的使用。采用不锈钢外壳,制作材料具有业界最高的防护等级。可起到防水防尘防爆等作用。

在监控室设计一台数字化硬盘录像机、控制器可显示器,通过控制器和显示器来控制摄像头的摄像范围和观察加油站内所有实时情况。



六、 前端产品选型:

根据各加油站的现场实际情况,结合我们多年施工经验,前端设备的选型应当注重经济实用,稳定可靠。

主要设备简介:

摄像机:DS-2CD2625F-IS(变焦)

200万1/2.7”CMOS ICR日夜型筒型网络摄像机;最小照度 0.01 Lux @(F1.2,AGC ON), 0 Lux with IR;快门 1/3秒至1/100,000秒;镜头:2.7-12mm @ F1.4 水平视场角: 99°-35° ;宽动态范围 120dB;视频压缩标准 H.265 / H.264;帧率 50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720);ROI支持三码流分别设置1个固定区域;ROI支持三码流分别设置1个固定区域;支持Micro SD/SDHC /SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持);支持智能后检索,配合NVR支持事件的二次检索分析;智能功能:越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测,物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,逆行侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测,音频异常侦测;工作温度和湿度 -30℃~60℃,湿度小于95%(无凝结);电源供应 DC12V±25% / PoE(802.3af);功耗 5.5W MAX (ICR切换瞬间7.5W) ;红外照射距离 20-30米;防护等级 IP67;具有1对音频输入(Line in)/输出接口(插线式接口) 、 1个BNC模拟输出口、2路报警输入,2路报警输出(三极管:超过30毫安建议加继电器)接口

DS-2CD2125F-I

200万1/2.7”CMOS ICR日夜型半球型网络摄像机;最小照度 0.01Lux @(F1.2,AGC ON) ,0 Lux with IR;0.028 Lux @(F2.0,AGC ON), 0 Lux with IR;快门 1/3秒至1/100,000秒;镜头 4mm, 水平视场角:90°(2.8mm,6mm可选);支持两轴调节 :水平:0°~355°,垂直:0°~70°;宽动态范围 120dB;帧率 50Hz: 25fps (1920 × 1080,1280 × 960,1280 × 720);支持智能后检索,配合NVR支持事件的二次检索分析;ROI支持三码流分别设置1个固定区域;存储功能 支持Micro SD/SDHC /SDXC卡(128G)断网本地存储,NAS(NFS,SMB/CIFS均支持);智能报警:越界侦测,区域入侵侦测,场景变更侦测,人脸侦测,虚焦侦测,物品遗留侦测,物品拾取侦测,非法停车侦测,人员聚集侦测,徘徊侦测,快速移动侦测,进入区域侦测,离开区域侦测;工作温度和湿度 -30℃~60℃,湿度小于95%(无凝结);电源供应 DC12V±25% / PoE(802.3af);功耗 5W MAX(ICR切换瞬间7W MAX);红外照射距离 10-30米;防护等级 IP67;防暴等级 IK08



七、中心配置选型:

1.需求分析

(1) 一个监控中心,N个远程监控站点(加油站);

(2) 每个远程监控站点根据需求有多个监视点(摄像头);

(3) 监控设备能够将模拟信号转换为数字信号,以TCP/IP协议在局域网上传输;

(4) 整个监控系统采用二级管理方式,即监控中心电脑和远程监控点;

(5) 监控中心能对选择的远程监控点进行实时视频显示、不间断的数字视频存储,用户能够根据时间对存储的历史图像数据进行检索和回放。

2.系统组网

本系统根据加油站监控特点,分为两级监控体系:监控站点和监控中心。

控制中心的核心设备是整个系统的大脑,目前的主流是硬盘录像机。嵌入式硬盘录像机的超稳定性及免维护性。

八、系统配置方案和实现功能:

我公司由长期专业安防经验的技术工程师组成技术设计小组,经过认真论证与分析,配置了这套设计方案:

中心控制采用嵌入式硬盘录像机实现对所有摄像机进行控制与切换显示,系统设置有监视器。采用现在最先进的数字图像存储技术,将图像记录在硬盘上,以达到优质的录像效果,便捷的检索回放方式。硬盘录像系统是目前众多用户争相采用的先进的监控系统。它可实现对多路重要图像的记录。具有经济实用等特点,可实现以下强大的功能:

(1) 可对加油站内的所有人员和货物、车辆进行全面监视。

(2) 监控中心能对前端摄像机监视、控制,并能在硬盘录像机上记录所需图像。

(3) 可同时对多路视频图像进行记录保存于硬盘中,录像回放图像清晰,并可根据需要选择监看图像,全屏或多画面,方式灵活。

(4) 多种控制切换、报警处理功能,可实现定时切换与报警录像功能。

(5) 可同时对多路视频图像进行记录保存于硬盘,录像回放图像清晰,并可根据需要选择监安图像,操作方式灵活。

(6) 具有图像活动检测功能,对活动频繁的图像实现加权录像,可保证重要活动不被丢失。

(7) 硬盘录像系统具有图像回放质量好,录像资料检索方便等特点。

(8) 可远程监控各连锁加油站。

九系统供电要求 :

电源的供给对于保证整个监控系统的正常运转起到至关重要的作用,一旦电源受破坏及会导致整个系统处于瘫痪状态,在此我们整个系统的电源供给提出如下要求:

1、  送入控制中心安保系统的电源必须接在整个建筑主体电源供给的第一回路上,且不受任何漏电保护器的开关的控制;

2、  电视监控系统应由可靠的交流回路单独供电,摄像机由控制中心集中供电,以防止突然断电影响整个系统,也为今后的工程维修及管理创造条件。

3、  系统接地宜采用一点接地方式,接地电阻不大于4Ω,当系统采用联合接地时,接地电阻不大于1Ω。

十管线敷设方案 :

1、前端设备采用环路供电;

2、视频电缆的弯曲半径大于电缆直径的15倍;

3、电源线(220V)应于信号线、控制线分开敷设;

4、穿放电缆时宜涂滑石粉;

5、管口与电缆间衬垫铝皮,铝皮应包在管口上;

6、进入管口的电缆保持平直,并采取防潮、防腐、防鼠等处理措施;

7、线路走路、主干线及大部分支线采用金属导线槽敷设,无法架槽的采用金属软管敷设;

8、槽路中的接线点用锡焊好,并用注塑枪再行塑封;

9、各种视频接插件,原装配套;

10、系统有接地措施,采用16平方毫米以上的铜芯线,与大楼楼体综合接地1Ω,独立接地电阻小于4Ω。
