2019年底武汉爆发新型冠状病毒疫情,该病毒具有人传人、医务人员感染、一定范围社区传播特点,疫情已经扩散至全国各地。新型冠状病毒的主要症状之一是体温异常,国家卫健委高级别专家组组长、中国工程院院士、国家呼吸系统疾病临床研究专家钟南山表示,新型肺炎存在人传人现象,武汉减少输出是非常重要的一个方面,武汉会有很严格的筛查检测措施,特别是体温检测。随着春节后工厂开工,学校开学,全国即将迎来大规模人员流动,如何快速的对流动人员进行体温筛查是十分迫切的需求。
测温安检门是通过非接触方式检测人体温度,可以简捷、安全、直观、准确的查找、判断人员是否存在体温异常现象,迅速采取措施解决防止发热人员流动,分人体测温和人脸测温两种。
因此,本系统设计建设一套基于测温安检门人体测温筛查的整体解决方案,能够帮助用户快速发现体温异常的人员。
系统架构
围绕公共卫生突发事件下的人体测温预警管控业务建设要求,系统提供测温安检门无感筛查模式。

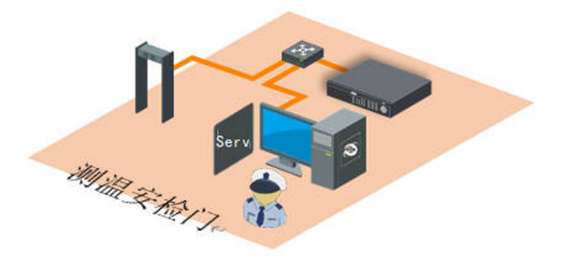

测温安检门拓扑图
该模式主要用于对人流量较大的单个站点或出入口,快速布设测温安检门,安检门本地LCD屏可显示当前通过人员温度数值,超过设定阈值可联动安检门本地声光报警。连接网络,通过计算机上的报警管理软件可实时查看当前通过人员热力图,做到实时监测和实时报警。
对于突发公共卫生事件下,该模式可以用于对公共人员快速实施无感测温,主动发现异常体温人员,提高应急事件响应效率。
技术原理
1.热成像测温原理:
自然界中,一切物体只要其温度高于绝对零度(-273℃)都能辐射电磁波。热成像主要采集热红外波段(8μm-14μm)的光,来探测物体发出的热辐射。热成像把热辐射转化为灰度值,通过黑体辐射源标定得到的测温算法模型(温度灰度曲线)建立灰度与温度的准确对应关系,从而来实现测温功能。
2.热成像体温筛查:
热成像体温筛查是指通过热像仪(非接触式方式)初步对人体表面温度进行检测,超过正常体温即判断存在发烧的可能性,这种情况下建议复测;复测方法,建议使用耳温枪或者水银温度计测温。
对于人体而言,体内温度相对是恒定的(具体内容:肛门温度: 36.6℃~38℃;口腔温度: 35.5℃~37.5℃;腋下温度:34.7℃~37.3℃;耳蜗温度: 35.8℃~38℃;额头温度:35.8℃~37.8℃),但是人脸部温度,由于流汗或者风吹影响,会有一定的变化。
测温安检门上的热成像相机通过检测人表面的热辐射进行测温,测温结果也会随着流汗或者风吹出现波动,因此热成像体温筛查系统建议用于室内相对稳定环境。
系统组成
1)热成像测温安检门方案
推荐场景:室内主要出入口:学校/医院/公安/政府/企业园区等人群聚集人流量大场景出入口
交通核心通道:机场/铁路/车站/海关等核心通道
公共场所:学校/医院等室内公共场所
系统组成:系统由测温人体安检门系统和后端视频存储服务器或iiface管理软件组成。
测温人体安检门系统包括人体安检门及测温热成像相机。
后端包括智能视频存储服务器(NVR)或者现场电脑安装客户端管理软件。

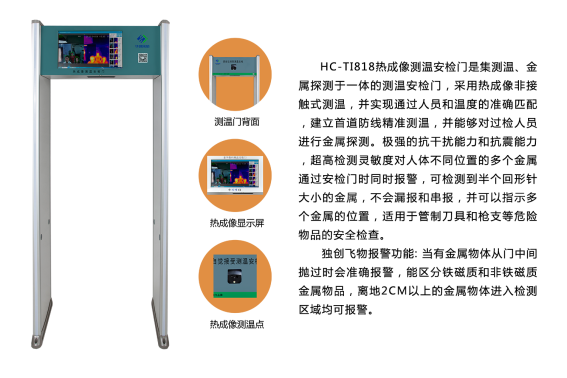

测温安检门产品图
业务流程:

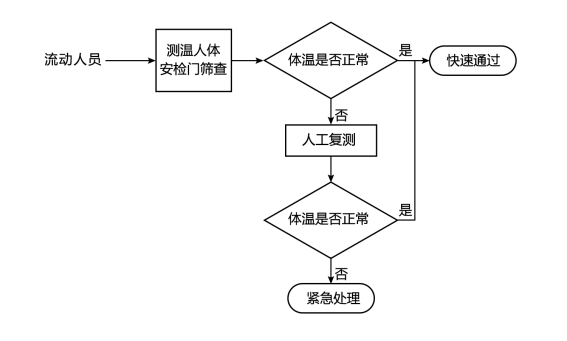

测温人体安检门方案业务流程图
系统功能:通过测温人体安检门上的热成像相机(非接触式方式),初步对进入测温范围的人员进行人体温度检测。如发现温度异常个体,触发安检门本地声光报警,触发后端设备联动声光报警(外接声光报警),提醒现场工作人员进一步处置。
系统优势:
1. 无感测温:可对通过安检门的人员进行脸部温度测试并进行人员准确匹配,温度精度:±0.5℃,测试距离:0.3 米-3 米,测试人员身高:1.45 米-1.85 米
2. 人体温度初筛:可通过安全温度阈值设置,超过该阈值,可联动安检门本地声光报警,建立首道防线
3. 统计显示,可显示通过人数、金属报警人数、实时温度、温度异常人数统计
4. 金属检测:可检测到 1个回形针大小的金属,有效进行违规物品核验
方案清单:测温人体安检门+ 电脑 +客户端
