  • 弱电工程中常见的四种电缆桥架类型 -金色巨腾
  • 分享

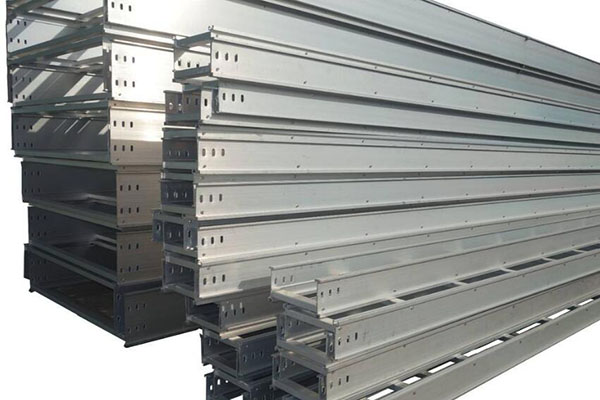

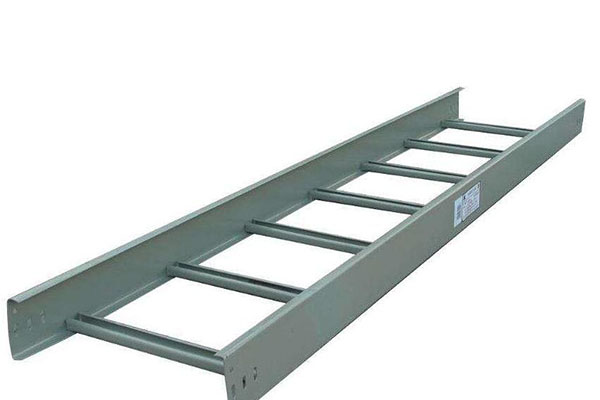

一、槽式桥架与托盘式桥架的区别

槽式电缆桥架和托盘式电缆桥架都可以敷设电力电缆。截面和结构是不同的。封闭槽盒、无盖托盘和梯子桥架都属于电缆桥架。这三种桥型具有不同的结构形式和不同的性能。例如,防护性能在槽式中很好,在梯架中很差,但通风和冷却性能却相反。

槽式电缆桥架具有屏蔽和防腐蚀的优点,主要适用于敷设小截面但数量很大的电线电缆。然而,托盘电缆桥架的优点在于负载大、散热好。主要用于敷设大截面、小数量的电力电缆。

从外观上看,槽式电缆桥架是一个全封闭的电缆桥架。托盘大桥一般指带有孔洞的槽式桥架。由于散热孔,山东托盘式桥架的厚度较厚。

1.槽式电缆桥架的主要特点是屏蔽干扰、耐腐蚀和防火,在重腐蚀环境下对控制电缆的屏蔽干扰和电缆保护有很好的效果,在重腐蚀环境下对控制电缆的屏蔽干扰和电缆保护有很好的效果。适用于高灵敏度系统的计算机电缆、通信电缆、热电偶电缆和控制电缆的敷设。用于敷设小截面但数量大的电线电缆。这也是弱电工程中比较经济实用的桥架。

2.根据用户要求,托盘式桥架的表面处理可分为三种类型:镀锌、静电喷塑和热镀锌。防火和防腐性能较差,在重腐蚀环境下需要进行特殊防腐处理。托盘大桥的底部有许多腰形孔,便于散热。它重量轻,负载重,主要用于敷设大截面和少量截面的电力电缆。


弱电工程中常见的四种电缆桥架类型

二、镀锌桥架和热镀锌桥架

许多人认为镀锌桥架是热镀锌桥架,但它实际上是错误的。镀锌桥帧不等于热镀锌桥帧。

热镀锌桥架可分为“热浸锌”和“热镀锌”。镀锌是“冷镀锌”或“电镀锌”。

镀锌桥架由“冷镀锌板”制成,而热镀锌桥架由冷镀锌桥架通过表面处理、浸锌和热镀锌制成,具有不同的制造工艺。

冷镀锌桥架的冷镀锌层比热镀锌层亮,但较薄,耐蚀性较弱。

热镀锌桥架的热镀锌层较厚,耐蚀性较强。使用寿命比镀锌桥架更长,热镀锌在硬度和抗冲击性方面具有很大的优势。当然,热镀锌桥架的成本更高。

工程中常用的镀锌电缆桥架实际上是冷镀锌桥架,因为热镀锌桥架制造成本高,制造商很少积累库存。热镀锌桥架将用于施工要求较高的施工现场。在制造商生产定制产品之前,客户将购买并指定“热镀锌桥架”。

三、铝合金桥架

铝合金电缆桥架具有外形美观、结构简单、造型独特、承载能力大、重量轻等特点。铝合金电缆桥框表面阳极氧化后,不仅耐腐蚀,而且抗电磁干扰,尤其是屏蔽干扰,这是钢制桥框所不可替代的。当然,价格比钢制桥高得多。


弱电工程中常见的四种电缆桥架类型

缺点是不适合防火要求高的地方。

然后,在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。如果电缆桥架支吊架的实际跨度不等于2m,工作均布荷载应满足要求。各种构件和支吊架的规格尺寸应在满足相应荷载的条件下,与托盘,直段梯架和弯通系列相匹配。

槽式电缆桥架具有屏蔽和防腐蚀的优点,主要适用于敷设小截面但数量很大的电线电缆。然而,托盘电缆桥架的优点在于负载大、散热好。主要用于敷设大截面、小数量的电力电缆。

从外观上看,槽式电缆桥架是一个全封闭的电缆桥架。托盘大桥一般指带有孔洞的槽式桥架。由于散热孔,山东托盘式桥架的厚度较厚。

1.槽式电缆桥架的主要特点是屏蔽干扰、耐腐蚀和防火,在重腐蚀环境下对控制电缆的屏蔽干扰和电缆保护有很好的效果,在重腐蚀环境下对控制电缆的屏蔽干扰和电缆保护有很好的效果。适用于高灵敏度系统的计算机电缆、通信电缆、热电偶电缆和控制电缆的敷设。用于敷设小截面但数量大的电线电缆。这也是弱电工程中比较经济实用的桥架。

2.根据用户要求,托盘式桥架的表面处理可分为三种类型:镀锌、静电喷塑和热镀锌。防火和防腐性能较差,在重腐蚀环境下需要进行特殊防腐处理。托盘大桥的底部有许多腰形孔,便于散热。它重量轻,负载重,主要用于敷设大截面和少量截面的电力电缆。




弱电工程中常见的四种电缆桥架类型

二、镀锌桥架和热镀锌桥架

许多人认为镀锌桥架是热镀锌桥架,但它实际上是错误的。镀锌桥帧不等于热镀锌桥帧。

热镀锌桥架可分为“热浸锌”和“热镀锌”。镀锌是“冷镀锌”或“电镀锌”。

镀锌桥架由“冷镀锌板”制成,而热镀锌桥架由冷镀锌桥架通过表面处理、浸锌和热镀锌制成,具有不同的制造工艺。

冷镀锌桥架的冷镀锌层比热镀锌层亮,但较薄,耐蚀性较弱。

热镀锌桥架的热镀锌层较厚,耐蚀性较强。使用寿命比镀锌桥架更长,热镀锌在硬度和抗冲击性方面具有很大的优势。当然,热镀锌桥架的成本更高。

工程中常用的镀锌电缆桥架实际上是冷镀锌桥架,因为热镀锌桥架制造成本高,制造商很少积累库存。热镀锌桥架将用于施工要求较高的施工现场。在制造商生产定制产品之前,客户将购买并指定“热镀锌桥架”。

三、铝合金桥架

铝合金电缆桥架具有外形美观、结构简单、造型独特、承载能力大、重量轻等特点。铝合金电缆桥框表面阳极氧化后,不仅耐腐蚀,而且抗电磁干扰,尤其是屏蔽干扰,这是钢制桥框所不可替代的。当然,价格比钢制桥高得多。



弱电工程中常见的四种电缆桥架类型

缺点是不适合防火要求高的地方。

然后,在选择电缆桥架的荷载等级时,电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载。如果电缆桥架支吊架的实际跨度不等于2m,工作均布荷载应满足要求。各种构件和支吊架的规格尺寸应在满足相应荷载的条件下,与托盘,直段梯架和弯通系列相匹配。
