  • 网络机房内部光纤怎么布线设计方案-金色巨腾
  • 分享

一、什么是网络机房

网络机房也称为网络教室,是国内各类学校,尤其是中小学较为普遍的、应用较为广泛的一种网络教学系统。它集普通的计算机机房、语音教室、视听教室、多媒体教室等功能于一体,利用网络和多媒体技术及相关的网络设备互联而成,是一个小型教学网络。她为提高教学质量、建构协作化学习环境创造了良好的技术基础。在小学和初中时所用的机房网络多属于局域网

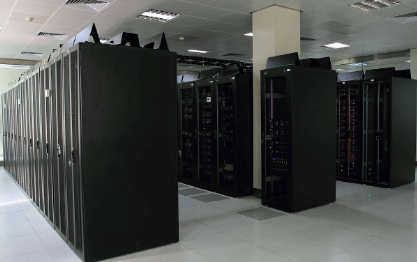

网络机房内部光纤怎么布线


二、网络机房综合布线设计

在机房开始布线前,我们需要先对机房的设备需求进行一个预判,具体可参考以下两点:

1.确定机房面积及工作区信息点数量,然后对机房布线结构进行合理的设计。

当机房面积较小、信息点在200点以下时,可采用水平布线方式,将配线架安装于网络机房配线柜内,机房的信息点直接端接在配线架上。

当机房面积较大、信息点在200以上时,采用两级布线:水平子系统和干线子系统。将FD(楼层配线设备)放置机房信息点密集的地方(如主机室),经过交换机后,再通过主干线路连接到网络室。

2.根据系统带宽要求选择合适的布线等级。

目前市场上常见的两种系统类型是超五类系统(超五类系统的带宽为155MHz)和六类系统(六类系统的带宽为200MHz),两者分别采用了超五类网络跳线和六类网络跳线,若是想要更高性能可选择超六类产品。


三、网络机房内部光纤布线需要的产品如下:

1.服务器机柜

服务器机柜能支持计算机服务器和数据存储设备,符合19”国际标准、度量系统及EISI标准,采用了优质冷轧钢板,表面作了防锈磷化处理,具有良好的散热性、可用性和安全性,安装操作方便。

2.以太网交换机

交换机选择一款具有大容量、高密度端口的三层万兆多协议固定配置以太网交换机,它能够满足城域以太网接入和汇聚、企业网接入和汇聚以及数据中心等多种场合需求。

3.光模块

主干采用10G SFP+, 40G QSFP+光模块.

4.理线架

AMP TCL等知名品牌

5.光纤跳线

采用10G 40G光纤跳线

6.网络跳线

采用千兆跳线

7.光纤配线盒

选用12芯,24芯知名品牌光纤配线盒。

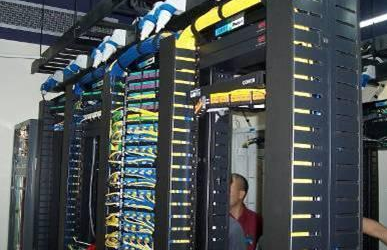

网络机房内部光纤怎么布线


四、在网络机房进行综合布线时,需注意以下几点:

1.选择合适线缆长度。为了避免因多余的线缆长度导致线缆缠绕、混乱的情况,选择合适的线缆长度。

2.光纤测试。光纤布线前一定要先进行测试,测试成功了再使用,避免因光纤无法使用而进行返工。

3.注意光纤弯曲半径。在使用光纤跳线时请勿将光纤跳线弯曲半径超过光缆弯曲半径。

4.避免端面污染。在光纤布线时要保证光缆端面上没有碎屑、灰层以及油渍等污染。

5.光纤和铜缆一定要分开布线。由于铜缆较重,会压坏光纤,故布线时一定要将其分开。

6.线缆密度相同。在水平子系统和干线子系统网线布线时要保证线缆密度一直相同直到终端。

7.保持线缆有足够的散热空间。由于线缆长时间工作会变热,需要有足够的空间来进行散热,避免火灾的发生。

8.线缆使用标签。线缆上贴上标签,能清楚的标记线缆位置,使得布线环境更加一目了然,同时简化修改、添加操作。
