在监控系统中如何选择交换机，关于交换机的选择问题一直是很多朋友的困扰，那么今天我们就用案例来了解大型监控如何选择交换机。
案例：

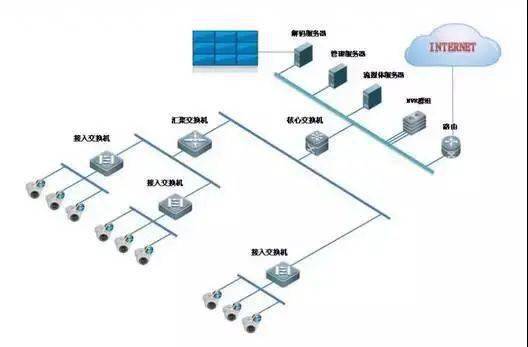

有个园区网，500多个高清摄像机，码流3~4兆，网络结构分接入层-汇聚层-核心层。存储在汇聚层，每个汇聚层对应170个摄像机。
问题：
如何选择产品、原因。
百兆与千兆的差别。
影响图像在网络中传输的原因有哪些？
哪些是与交换机相关。
背板带宽
所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞的线速交换，证明交换机具有发挥最大数据交换性能的条件。
例如：一台最多可以提供48个千兆端口的交换机，其满配置容量应达到 48×2G×2= 192Gbps，才能够确保在所有端口均在全双工时，提供无阻塞的线速包交换。
包转发率
满配置包转发率(Mbps)=满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps ，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。
例如：
如果一台交换机最多能够提供24个千兆端口，而宣称的包转发率不到35.71 Mpps(24 x 1.488Mpps = 35.71)，那么就有理由认为该交换机采用的是有阻塞的结构设计。
一般是两者都满足的交换机才是合格的交换机
背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件效率/专用芯片电路设计有问题；
背板相对小，吞吐量相对大的交换机，整体性能比较高。
摄像机码流
影响清晰度的因素，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能，与网络无关。.....
通常用户认为清晰度不高，认为是网络原因造成的想法实际是个误区。
一根千兆链路能够支持数据传输
计算：
码流：4Mbps
接入：
24*4=96Mbps<1000Mbps<4435.2Mbps
汇聚：
170*4=680Mbps<1000Mbps<4435.2Mbps
接入交换机
接入层交换机，主要考虑到接入到汇聚之间的链路带宽。也即交换机的上联链路容量需要大于同时容纳的摄象机数*码率。这样视频实时录像就没有问题，但是如果有用户在实时看到录像，就还需要考虑到这个带宽，每个用户查看一个视频占用的带宽就是4M，如果一个接入交换机的每个摄象机都有一个人在看，就需要摄象机数*码率*（1+N）的带宽，
24*4*（1+1）=128M
汇聚交换机
在汇聚层需要同时处理170只摄象机的3-4M码流（170* 4M=680M），也就意味着汇聚层交换机需要支持同时转发680M以上的交换容量。一般存储都接在汇聚上，所以视频录像是线速转发。
但要考虑到实时查看监控的带宽，每个连接占用4M，一条1000M的链路可以支持250个摄像头被调试调用。每台接入交换机接24个摄像头。250/24，相当于网络可以承受每个摄像头同时有10位用户在实时查看的压力。
核心交换机
核心交换机，需要考虑交换容量以及到汇聚的链路带宽，因为存储是放置在汇聚层的，所以核心交换机没有视频录像的压力，即只要考虑同时多少人看多少路视频。假设该案内，同时有10人监看，每人看16路视频，即交换容量需要大于10*16*4=640M，基本不用考虑。
在局域网内的视频监控进行交换机选择时，接入层和汇聚层交换机的选择通常只需要考虑交换容量的因素就够了。因为用户通常都是通过核心交换机连接并获取视频的。
交换机选择的重点
在局域网内的视频监控进行交换机选择时，因为主要压力是在汇聚层交换机，汇聚层交换机既要承担监控存储的流量，还要承担实时查看调用监控的压力。所以选择适用的汇聚交换机显得非常重要。
对于接入交换机来说，下联口接摄像头的端口百兆/千兆没有本质的区别，但是上联必须是千兆。
