综合管廊又称共同沟,是在城市地下建造一个隧道空间,将市政、电力、通讯、燃气、给排水等各种管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理。建设综合管廊系统能有效缓解城市发展与我国土地资源紧张的矛盾,可以充分利用城市地下空间资源,杜绝因敷设和维修各种管线对城市道路、绿地的重复开挖,消除了由此造成的资源浪费,降低路面翻修费用和工程管线维修费用。十提高土地利用率、扩大城市生存发展空间具有重要的意义。本文结合工程案例重点分析城市综合管廊弱电系统设计,对弱电系统的种类及其组成、系统设计要点做详细阐述。
环境与设备监控系统主机设置于地下一层消控室的专业设备机柜内,机柜内设监控工作站、服务器、网络通信设备等,对各监控设备进行统一监测控制和管理,并完成系统设置、数据处理、能耗统计管理等工作,管理主机采用标准通信接口和协议并集成,能将信号送至上一级管理中心。管廊内弱电设备区设置区域控制单元(含交换机、PLC、扩展模块等设备;亦可采用ACU设备),负责本管廊数据采集与设备监控,且控制单元设备能独立脱离主机,独立工作。
管理中心监控工作站与区域控制单元(交换机、PLC)之间通过12芯光纤以环网方式连接,区域控制单元(交换机、PLC)与现场探测器以及监控设备之间通过屏蔽电缆连接;区域控制单元的i/o控制模块可方便扩展,使得管廊其它专业管线所需的监控信号可以方便接入。
环境与设备监控系统主要功能:设备的手/自动状态,启停控制、运行状态显示、运行记录、故障报警、温湿度等环境参数监测及自动控制,以及实现各种相关的逻辑控制关系、统计分析、能耗计量、电力监控等,确保管道内各类设备系统运行稳定、安全、可靠和高效,并达到节能和环保的管理要求。
主要监控对象如表1所示:
A:电力监控:包含电压、电流、有功功率、功率因数、rh■戸,电里;
B:通风设备:包含风机手动/自动状态、风机高速运行状态、风机低速运行状态、风机故障、风机高速运行驱动、风机低速运行驱动;
C:排水泵:包含手动/自动控制、运行状态、故障状态、集水井超高液位检测和启停控制;
D:照明:包含手动/自动控制、开关状态、开关控制;
E:环境监测:对管廊内环境参数进行监测与报警,环境参数检测内容详下表,气体报警设定值要求符合现行相关国家标准、规范。
说明:

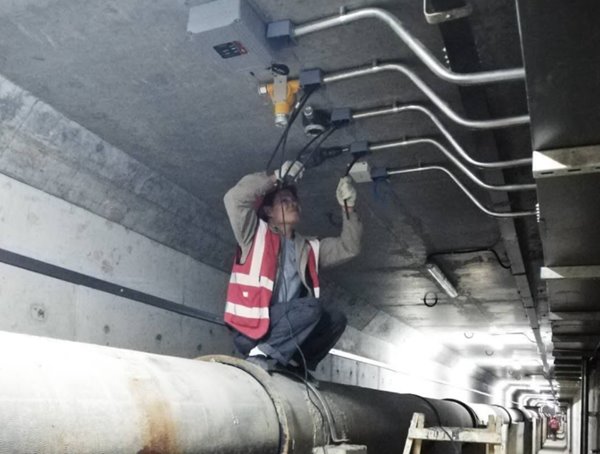

1、CH4气体探测器设置于管廊人员出入口和通风口处;
2、每个防火分区的中部设置氧气探测器、温湿度探测器一台;
3、当防火分区内氧含量(19%)过低,或温湿度过高(温度40益、湿度90%)时,CH4含量过高(不应大于其爆炸限制,即体积分数的20%)时,发出报警信号,同时区域控制单元自动启动该区的通风设备。强制换气,保障工作人员和综合管廊内设施的安全。
管道内电力电缆、污水、给水、燃气管道等各类工艺管线应自带专业监控系统,并可通过标准接口实现与综合管道监控与报警系统统一管理平台的信息互通互联。
