二、设计范围
本项目弱电智能化系统设计范围包含如下子系统:
门禁系统、电梯控制系统、视频监控系统、防盗报警系统、电梯五方对讲系统、电子巡更系统、客房控制系统、综合布线系统、程控交换系统、计算机网络及无线覆盖系统、有线电视系统、信息发布系统、背景音乐系统、无线对讲系统、多媒体会议系统、酒店门锁系统、酒店管理系统、机房工程、综合桥架工程。
三、门禁控制系统
1、系统设计说明

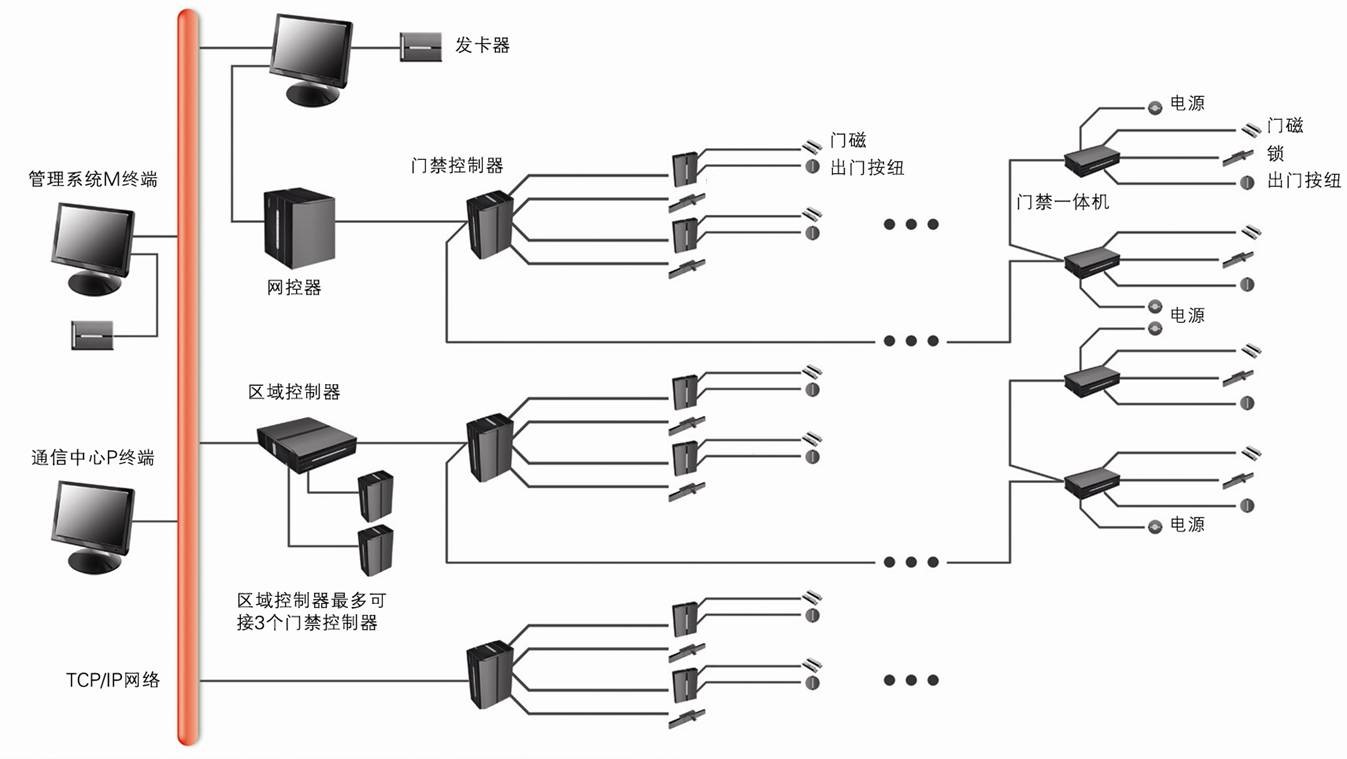

系统拓扑图
2、系统组成
门禁子系统由IC卡、读卡器、磁力锁、门禁控制器、门禁管理软件等组成。
传输采用为TCP/IP组网方式,可实现刷卡开门、防跟随技术、多门互锁、空间人员数量。
根据需求可选择普通W1读卡器、带键盘读卡器、指纹识别、红膜技术等刷卡方式。
3、前端点位设计
在酒店消防控制室、网络机房、贵重物品间等处设置门禁点位。
在酒店屋顶层与外界相同的出入口设置门禁点点。
4、管理机制方式
单门单控:单门单向管制,进门刷卡、出门按钮开门;
单门双控:单门双向管制,进出门刷卡。
系统可采用以下方式实现对门禁管理区域的出入口进行监控:
在通行门上安装门磁感应器,当通行门开、关时,安装在门上的门磁感应器,会向系统监控管理中心发出该门开、关的状态信号,同时系统监控管理中心将该门开、关的时间、状态、地址,记录在系统电脑硬盘中。我们也可以利用时间响应程序,设定某一时间区间内(如:营业时间8:30-17:30)被监视的门开、关时,无需向系统监控管理中心报警和记录,而在另一时间区间(如:闭门时间17:30-8:30)被监视的门开、关时,向系统监控管理中心报警,同时记录。
5、功能介绍
1)系统可采用多种门禁方式,对使用者进行多级控制;同时对酒店内不同的区域和特定的门及通道进行进出管制;本系统还可联网实时监控。
2)权限管理:系统可针对不同的受控人员,设置不同的区域活动权限,将人员的活动范围限制在与权限相对应的区域内;对人员出入情况进行实时记录管理。
3)出入记录查询功能:系统可储存所有的进出记录、状态记录,可按不同的查询条件查询,配备相应门禁管理软件可实现门禁一卡通。
4)刷卡加密码开门功能:在重要房间的读卡器可设置为刷卡加密码方式,确保内部安全,禁止无关人员随意出入,以提高整个酒店的安全及管理水平。
5)异常报警功能:系统具有图形化电子地图,可实时反应门的开关状态。在异常情况下可以实现微机报警或报警器报警,如非法侵入、门超时未关等。
6)消防报警功能:系统可与火灾自动报警系统联动。如发生火警时,保证自动释放相关区域的通道的出入口控制,使内部人员及时外逃且消防人员可以顺利进入实施灭火救援。
7)集成功能:系统具有开放型结构,便于扩展和联网。门禁系统提供OPC接口,可实现与其他系统的集成。
8)系统联动功能:系统提供有专用的连动控制模块,可实现与其它系统如入侵报警、监控等系统的联动控制。如接到入侵报警信号后,监视并联动相关区域的门禁系统。
四、电梯控制系统
本系统与门禁系统合用IC卡,通过不同的扇区达到酒店管理一卡通的效果,入住客人通过IC卡可以使用电梯及打开客房门锁。

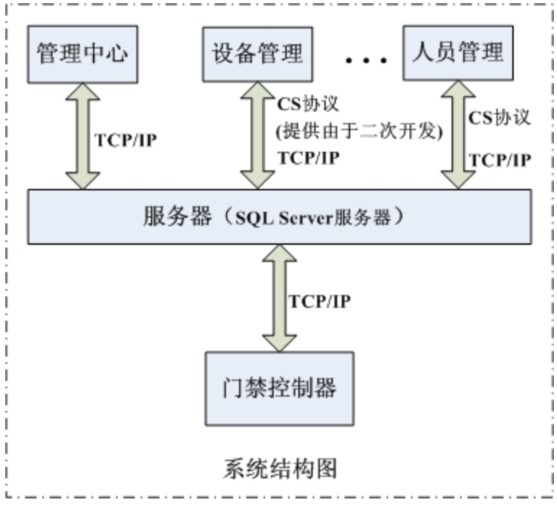

1、系统结构图
五、视频监控系统
1、摄像机布点设计
根据本项目建筑结构特点和技防标准要求在各重点防范区域设置摄像机。
本项目共设计94台网络摄像机,全部采用720P高清网络摄像机。
根据本项目摄像机主要设置在:酒店内主通道、酒店出入口、酒店大堂、酒店服务收银台、酒店消防控制室、网络机房等处。
电梯摄像机设置在电梯轿厢内。
系统对各区域实行实时监视录像,并设置摄像点与入侵报警系统配合进行随动录像。本次建成的监控系统将实时地、直观地观察、掌握上述区域现场情况和态势。对上述场所的监看视频,保存15天,以备后期查询。

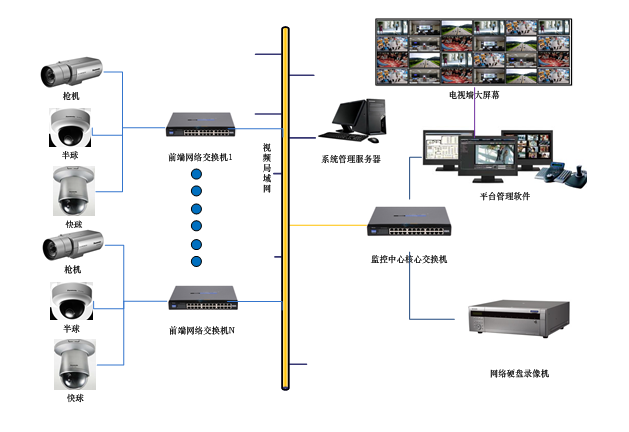

2、系统拓扑图
3、传输部分设计
本项目前端摄像机采用UPS统一供电, UPS供电电压为AC220V,通过变压后输出给前端摄像机,前端供电线路采用RVV2*1.0;楼层弱电井交换机供电也统一采用UPS电源。
