办公建筑 综合布线方案

办公建筑又分为通用办公建筑和行政办公建筑。

通用办公建筑

通用办公建筑信息化应用系统的配配置,应该满足通用办公建筑办公业务运行。信息接入系统宜将各类公共信息网引入至建筑物办公区域或办公单元内,并应适应多加运营商接入的需求。信息网络系统,当用于出租和出售办公单元时宜满足承租者或入驻用户的使用需求。




综合布线要适合出租型办公建筑和自用型办公建筑来考虑。

出租型办公建筑对于建设规模的确定与工程实施过程的具体做法:

1)按照常规的方法预测工程规模,即办公区开间每5~10平米设置一个工作区,每个工作区设置2个或者以上信息点,再按这个基本的信息点数量 与网络的构架来考虑整个水平与主干子系统的设备配置。

2)由于出租型办公楼区域的用户数量与占有的房屋面积不确定,带有临时与流动的特点,针对临时出租的地方,采用区域布线的概念来设计。区域的面积可以建筑的柱间或以建设方的出租面积为一个布线区域。

设计原则

适用性--本设计从该大楼能提供综合服务这一基本功能出发,主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。

信息综合计算机网络系统

模块电话局通信网(含话音,传真,X.25,DDN 等)

办公自动化网络系统

能支持各种数据通信、多媒体技术以及信息管理系统等,并且能适应现代和未来技术的发展,保证 25 年不落后。

灵活性--本设计应能满足楼内各种通信设备的功能要求,即在不同楼层里搭建特定的通讯子网;在大楼任意的信息点上能够连接不同类型的设备;如计算机,电话机,传真机,打印机,终端机等。

可扩展性--实施后的结构化布线系统是可扩充的,以便将来有更大的需求时很容易将设备安装进去。

模块化结构--结构化布线系统中除去固定于建筑物内的水平线缆外,其所有的接插件都是积木式的标准件,以方便使用管理和扩充。可以使得在投入运行后的维护工作中,备品备件储备少,故障检查定位快,运行管理简单。

开放性--即能支持任何厂家的任意网络产品,支持任意网络结构(总线型、星型、环型等)。

设计依据

综合布线系统工程设计规范 GB 50311-2007

ANSI/TIA-568-C.2 美国国家标准学会/美国电信工业协会 标准

YD/T926大楼通信综合布线系统行业标准

ISO/IEC 11801:2008 建筑物综合布线规范

EIA/TIA-569   商务建筑物电信布线路由标准

EIA/TIA-606     商务建筑物电信基础设施管理标准

EIA/TIA TSB67   商务建筑物电信布线测试标准

EIA/TIA TSB72     集中光纤布线指导原则

需求分析

XXXX是多幢现代化的综合办公大厦。总建筑面积XXX平方米,其主要包括XX楼、XX楼等多栋单体建筑。

作为XX的现代化办公楼项目,对于该项目的建设有着极高的要求,必须实现对XXXX的现代化信息管理要求,达到国内一流大楼的信息管理水平,所以本次设计建设必须要有前瞻性、示范性、可实践性和代表性。

需求分析说明

1、由办公通信网引信息光缆进X层中电井弱点综合机柜,经配线后分线进入各层弱电井。

2、系统设计:综合布线系统负责语音及数据传输,宜结构化模式进行综合管理。传输数据主干采用50/125多模光缆敷设与弱电井金属桥架内,水平布线系统采用6类非屏蔽双绞线,系统布线设计爱用星型结构。

3、书平信息点设计:1)办公室、功能房间设置双口信息插座。2)出线插座采用RJ45 6类型、暗装,底边距地0.3m。3)系统所有器件、设备均应配合电话电信部门由承包商负责成套供货安装、调试。

综合布线系统简介

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

因此,综合布线系统是一种标准通用的信息传输系统。

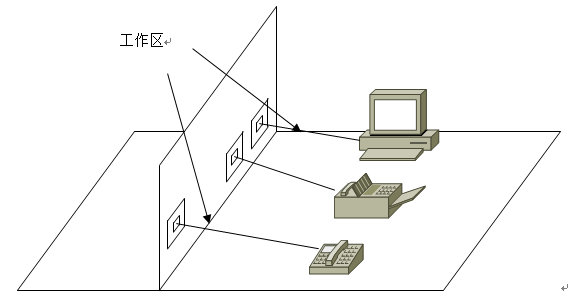

工作区子系统




连接水平子系统的电信插座(TO)和语音或数据终端设备

目的:方便连接设备的变动的重新安排

组成:连接跳线和适配器

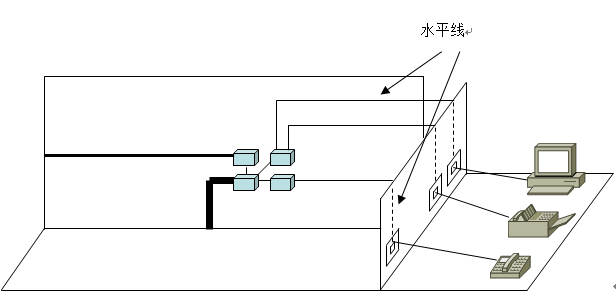

水平子系统


水平子系统包括从工作区到电信接线间(TC)这段距离。

组成:包括TO和把插座延伸到TC所使用的传输介质。

应采用星形拓扑结构,所有工作区TO都连接到一个TC或一个设备间(ER)上。

水平电缆的最大长度是295英尺(90米)。

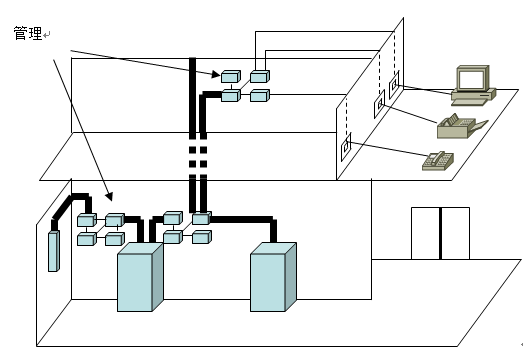

管理间子系统


管理子系统:包括把两个子系统连接起来或为一个子系统分配共用设备线路的交连和互连、端接硬件、彩色编码、编号方案及记录保存装置。

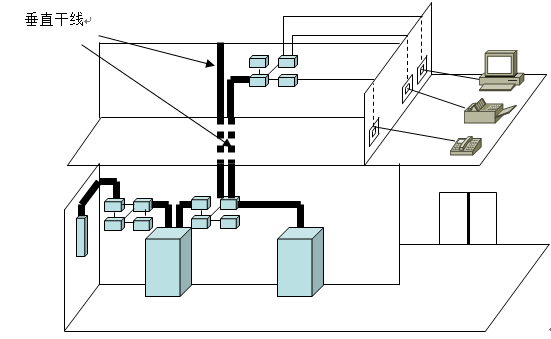

垂直子系统


连接电信接线间和设备区域,实现大楼内部通信。提供大楼的干线(馈电线)电缆的路由部份。

组成:铜缆和光缆以及将此线缆连接到其它地方的相关支撑硬件。

距离:1.语音级UTP电缆长度2624英尺(800米)2.数据超5类、6类电缆时长度295英尺(90米)

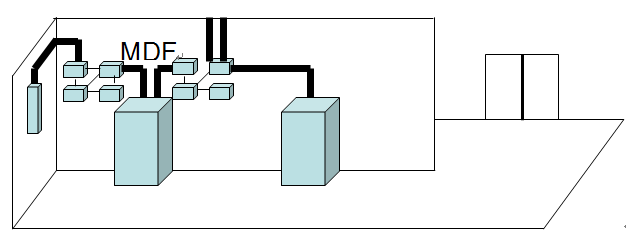

设备间子系统


设备间子系统包括共享的公用设备,及把这些设备端接到连接硬件上要求的传输介质

组成:设备间中的电缆、连接器和相关支撑硬件。

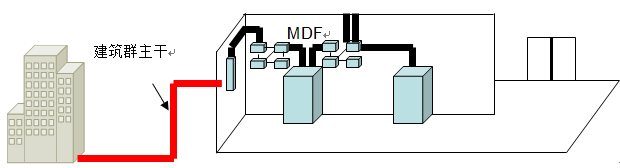

建筑群楼子系统


建筑群子系统把一幢大楼的电缆线延伸到建筑群中其它大楼的通信设备和装置上。

组成:包括提供大楼间通信设施所需的传输介质和支撑硬件,其中有铜缆、光缆、接地的防止电缆的浪涌电压进入大楼的电气保护设备。

进线间

进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。

管理

管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按-定的模式进行标识和记录。

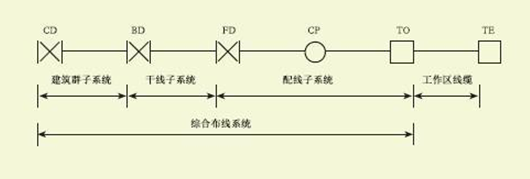

综合布线系统基本构成

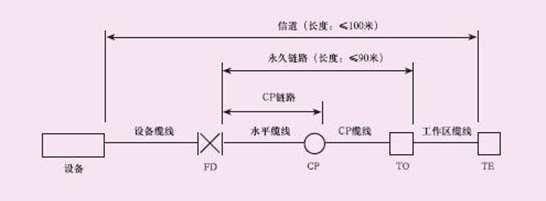

铜缆布线系统信道、链路、CP链路构成
