产品选择与配置

工作区子系统,普通办公室的信息点面板采用86型双孔面板和单孔面板(CF8601/CF8602-H)。领导办公室、会议室等区域建议采用同方地插;为保障传输性能,与有源设备连接的跳线采用赛格原厂6类非屏蔽跳线。

水平子系统数据及语音传输全部采用6类4对非屏蔽双绞线(CC71004),用于实现灵活使用功能转换。




管理间子系统,数据采用6类24口非屏蔽配线架(CP21024)。语音水平侧采用6类24口非屏蔽配线架(CP21024),语音主干侧采用110跳线架(CP110W2-50)。 通过1对鸭嘴-RJ45成品跳线跨接6类24口非屏蔽配线架和110语音配线架。光系统采用赛格24口机架式光纤配线架,赛格LC耦合器和赛格LC光纤跳线及尾纤完成管理间的光纤端接;机柜采用600*600*2000的赛格机柜(TFJG-42U-606BM)。

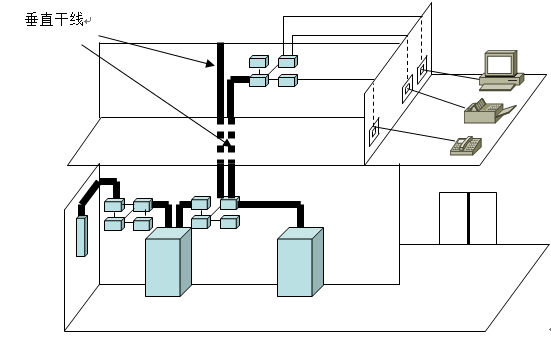

垂直子系统,数据主干采用12芯室内多模光缆(FC600-12MIT3),从建筑物设备间分别敷设到各楼层的弱电间;语音主干采用大对数通讯电缆(根据实际语音点数量可选,25/50/100对)。从建筑物设备间分别敷设到各楼层的管理间。

设备间,光系统采用赛格24口机架式光纤配线架,赛格LC耦合器和赛格LC光纤跳线及尾纤完成光纤端接;语音主干侧采用110跳线架(CP110W2-50)。机柜采用600*800*2000的赛格机柜(TFJG-42U-608BM)。

建筑群子系统,各建筑物之间数据主干采用赛格室外24芯多模光缆(FC610-24SOV),语音主干采用50对或100对赛格室外大对数线缆。

?各建筑物的设备间建议设置在一楼。


综合布线点位表及清单赛格布线产品参数


工作区子系统

墙上型单口、双口面板  CF8601-H/CF8602-H


BC7C1A044F76376932B4CC7C7248F213


  • 采用优质阻燃型工程塑料

  • 美观、坚固、耐用、环保

  • 自带电脑电话标块

  • 自带标签条,方便管理

  • 弹簧门插口

  • 阻燃性能符合UL94V-0


6类 非屏蔽信息模块(上下卡) CM310G-WH


  • 性能符合ANSI/TIA-568-C.2标准

  • T568A和T568B布线通用标签

  • 无焊锡栽针技术、绿色环保

  • 高强度防火塑料,可接22-24线规

  • 50μ〞镀金层,提供750次重复插拔

  • 防尘盖设计风格

  • 美观、坚固、耐用、环保

  • 工作温度:-10~+60℃

  • 阻燃性能符合UL94V-0

  • 多种颜色可选


 水平子系统

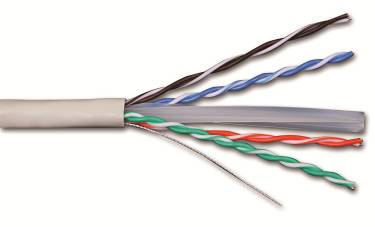

6类4对 非屏蔽双绞线  CC71004


  • 适用建筑物数字通信用水平对绞电缆

  • 带宽级别CLASS E 250MHz

  • 性能符合ANSI/TIA-568-C.2  标准

  • 物理机械特性:

  • 线规:23AWG

  • 绝缘层:高密度聚烯烃(HDPE)

  • 外护套:聚氯乙烯(PVC)

  • 线缆外径:6.3±0.5mm

  • 骨芯结构:十字龙骨芯

  • 线缆颜色:灰色(RAL7035)

  • 毛重:14.5Kg(305m/轴)

  • 承受拉力:11.34Kg

  • 安装温度:0~+50℃

  • 工作温度:-20~+60℃

  • 认证:


垂直子系统

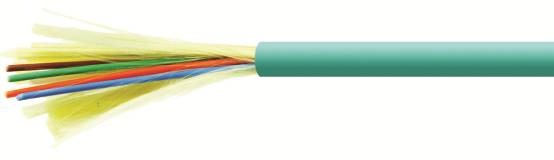

万兆室内多模光缆



  • 900μm紧套光纤

  • 纤芯直径:50±2.5μm,包层直径:125±2.5μm

  • 支持10Gbps传输150米/300米/550米

  • 芳纶加强元件

  • PVC、LSZH护套可选

  • 支持骨干网建设和光纤到工作区应用

  • 光纤的几何尺寸一致性好

  • 水绿色外皮

  • 符合YD/T1258.4标准

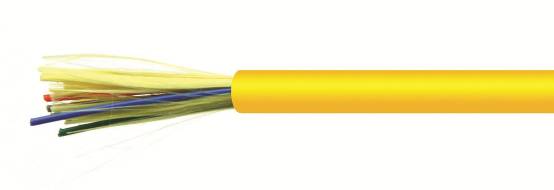

 室内单模光缆


  • 900μm紧套光纤

  • 纤芯直径:9.2±0.4μm,包层直径:125±1.0μm

  • 芳纶加强元件

  • PVC、LSZH护套可选

  • 支持骨干网建设和光纤到工作区应用

  • 光纤的几何尺寸一致性好

  • 黄色外皮

  • 符合YD/T1258.4标准

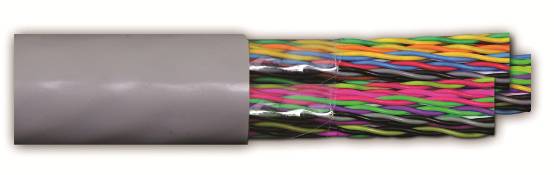

3类 室内 25对、50对、100对大对数线缆


CC10025/CC10050/CC10100


  • 适用建筑物语音通信垂直区对绞电缆

  • 性能符合ANSI/TIA-568-C.2标准

  • 物理机械特性:

  • 线规:24AWG

  • 绝缘层:高密度聚乙烯(HDPE)

  • 外护套:聚氯乙烯(PVC)

  • 线缆外径:11.0±1.5mm(25对);17.0±1.5mm(50对);23.0±2.0mm(100对)

  • 线缆颜色:灰色

  • 毛重:60Kg/25对、105Kg/50对、185Kg/100对

  • 承受拉力:2.8Kg/线对

  • 安装温度:0~50℃

  • 工作温度:-20~+60℃

  • 管理间/设备间子系统

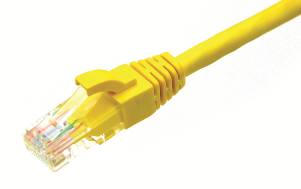

    6类 非屏蔽 数据跳线


  • 性能符合ANSI/TIA-568-C.2标准

  • 制造精确以确保稳定的电气性能

  • 线规24AWG/7

  • 50μ〞镀金层,保证多次插拔的良好导通性

  • 支持 6类解决方案

  • 可选长度:1m/2m/3m/5m

  • 可选颜色:橙色/蓝色BU/绿色GN/紫色VT/红色RD/黄色YE/灰色GY/黑色BK

  • 工作温度:-10~+60℃

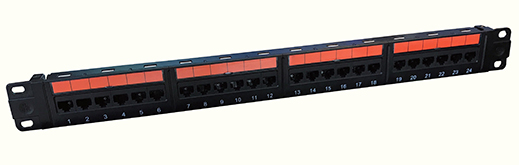

6类24口 非屏蔽数据配线架

CP21024


  • 性能符合ANSI/TIA-568-C.2标准

  • 无焊锡栽针技术、绿色环保

  • 背部带有理线支撑架

  • 支持6类非屏蔽解决方案并向下兼容

  • 50μ〞镀金层,保证多次插拔的良好导通性

  • 端口数量:24口

  • 用于19〞标准机柜

  • 高度1U/24口

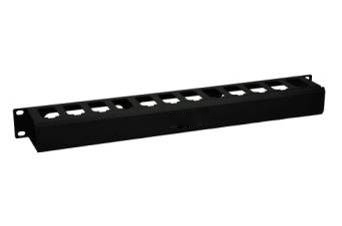

金属理线器 12位

CP210L

90161D453525A8FA6923D629859DAA06

  • 铝合金型材制作,拉丝工艺,外观更优

  • 12位设计,7CM深,方便线缆整理

  • 圆角工艺,不伤手

  • 与数据配线架搭配使用

  • 与语音配线架搭配使用

  • 用于19〞标准机柜

  • 高度1U

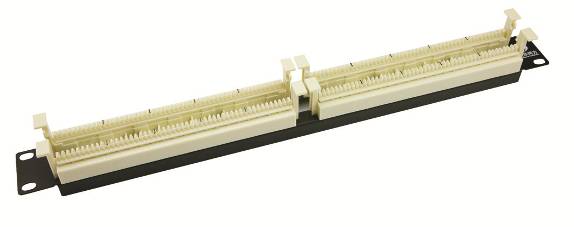

 100对机架式110配线架

CP110W2-50


  • 性能符合YD/T926标准

  • 提供20个4对和4个5对连接模块及标签条

  • 符合T568A和T568B打线方式

  • 适用于设备间的水平布线端接以及CP点的互配端接

  • 用于19〞标准机柜,高度1U

  • 支持解决方案


 110-110鸭嘴跳线


  • 制造精确以确保稳定的电气性能

  • 线规24AWG/7

  • 支持 3类、5类、超5类解决方案

  • 可选线对:1对/2对/4对

  • 可选长度:2m/3m/5m

  • 可选颜色:灰色

  • 工作温度:-10至60℃

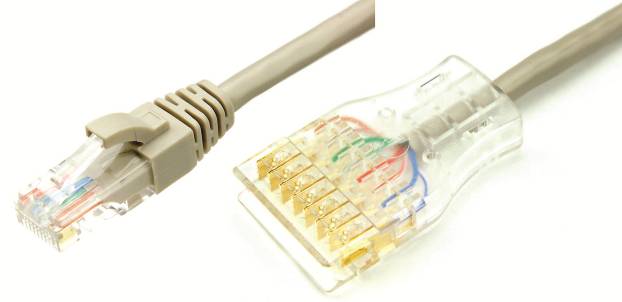

110-RJ45跳线


  • 制造精确以确保稳定的电气性能

  • 线规24AWG/7

  • 支持3类、5类、5e类解决方案

  • 可选线对:1对、2对、4对

  • 可选长度:2m/3m/5m

  • 可选颜色:灰色


FP700A型光纤配线架


  • 适用于管理间水平成垂直光纤的端接

  • 灵活的连接器前面板,用来固定连接耦合器

  • 适用于与SC/ST/LC/FC等耦合器的端接

  • 保护光纤避免尘土和其它损害,保护用户投资

  • 铝合金材质,方便安装

  • 锁扣式设计,方便安装

  • 固定式设计风格

  • 自带24芯熔接盘,更好保护光纤端接

  • 熔接芯数48芯

  • 19"机柜式安装

  • 符合YD/T778标准

  • 赛格LC光纤耦合器


FA830SMF

  • 适用于与SC/LC型连接面板搭配使用

  • 适用于单模和多模

  • 应配对使用并安装在光纤连接面板上

  • 采用高精度氧化锆套管

  • 高精度机械尺寸

  • 低插入损耗

  • 良好的接插能力

  • 兼容性好

  • 多种颜色可选

  • 符合YD/T1272.1标准

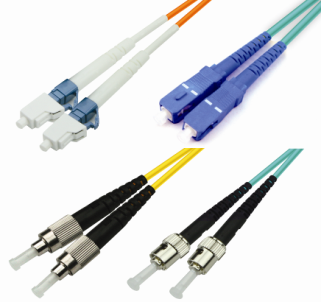

光纤跳线






  • 适用于耦合器与光纤模块的连接

  • 双芯光纤跳线

  • 高质量的光缆和出厂前已经过精密处理的接头

  • 可将光纤设备与光纤互联、交叉连接以及信息插口相连接

  • 采用精工陶瓷插芯

  • 符合YD/T987(ST)、YD/T1272.1(LC)、YD/T1272.3(SC)、YD/T1272.4(FC)标准

  • 可选长度:2m/3m/5m/定制

  • 类型选择:单模/多模

  • 颜色:OM2  50/125μm橙色、OM3  50/125μm水绿色、G.652.9/125μm黄色

  • 出厂前均严格通过3D测试:通过顶点偏移(ApexOffset)、曲率半径(ROC)、光纤高度(FiberHeight)测试


光纤尾纤

  • 适用于光纤熔接使用

  • 单芯光纤尾纤

  • 高质量的光缆和出厂前已经过精密处理的接头

  • 卓越的传输特性

  • 可选长度:1.5m/定制

  • 类型可供选择:单模/多模

  • 外护套:低烟无卤阻燃聚乙烯(LSNHP)

  • 颜色:OM2 50/125μm橙色、OM3 50/125μm水绿色、G.652.9/125μm黄色

  • 符合YD/T987(ST)、YD/T1272.1(LC)、YD/T1272.3(SC)、YD/T1272.4(FC)标准

  • 出厂前严格通过3D测试:通过顶点偏移(ApexOffset)、曲率半径(ROC)、光纤高度(FiberHeight)测试


19英寸网络机柜、服务器机柜


  • 符合GB/T3047.2标准,兼容19〞国际标准

  • 全部采用优质冷轧钢板

  • 厚度:方孔条2.0mm,其他1.2mm

  • 机柜表面采用先喷砂,后喷塑的表面处理工艺,保证机柜表面涂层的牢固可靠

  • 耐酸碱、耐腐蚀、防静电

  • 前门采用5mm厚钢化玻璃,高级旋把门锁,美观大方

  • 可拆卸的左右侧门,方便安装调试

  • 可同时安装脚轮和支撑脚,方便移动,结构坚固,承载达500Kg

  • 风机单元的外壳采用一次成型技术,有效减少风机的震动,提高风机单元的使用寿命

  • 风机单元采用独立电源线,方便维护

  • 增强型固定托盘,底部附有加强筋,承载达100Kg

  • 可选高度:47U/42U/37U/27U/22U/18U

  • 可选深度:600mm/800mm/1000mm

  • 可选颜色:黑色、灰白色

  • 可选门板:玻璃门、金属门




建筑群子系统

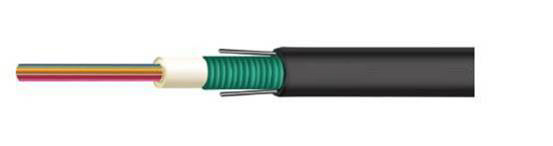

室外 中心管式 轻铠装 光缆(GYXTW)

339E8A5B89E5C969C7C0BFAAA59E36EE

  • 应用于管道、架空安装,具有良好的抗压性、柔软性及很好的温度特性

  • 中心管束结构本身具有良好的耐水解性能和较高的强度

  • 管内充以特种油膏,对光纤进行了关键性保护

  • PE护套具有很好的抗紫外辐射性能

  • 双面涂塑钢带(PSP)防潮层,有效的确保光缆的防水性能

  • 存储、使用温度:-40~+70℃

  • 符合YD/T769标准
