综合布线系统按照《智能建筑设计标准》GB 50314-2015中的条文要求,目前的建筑类型可分为住宅建筑、办公建筑、商业建筑、旅馆建筑、文化建筑、博物馆建筑、观演建筑、会展建筑、教育建筑、金融建筑、交通建筑、医疗建筑、体育建筑、商店建筑、通用工业建筑等多个类型。

教育建筑指普通全日制高等院校、高级中学、初级中学和小学等建筑。

信息接入系统应将校园外部的公共信息网和教育信息专网引入校园内。信息网络系统应满足学校数字华多媒体教学、办公和管理的需求。

布线系统应满足各类学校的教学性质、规模、管理方式和服务对象业务等需求;应适应各类学校教师对教学、科研、管理以及学生对学习、科研和生活等信息化应用的发展;应为高效的教学、科研、办公和学校环境提供基础保障。

学校的建筑物比较繁多,有教学楼、实验楼、图书馆、多功能厅、科学馆以及学生宿舍等。学校建筑的另一个特点就是校园相当是一个社区,所以综合布线应是学校的信息中心,为配线网络的中心点向各建筑物辐射,他是一个建筑群的整体布线,更多的是校园网主干光纤的建设。学校建筑物内信息点布放位置、数量及布线系统的等级要考虑到不同的建筑场景作不同设置,对信息点数量的确定,不能按照建筑面积来考虑。且校园的配线网跟多媒体教学结合的更多些,尽量做到各种业务网的融合。

学校建筑还要考虑远程传输及与外部的信息互通情况。


设计原则

适用性--本设计从该大楼能提供综合服务这一基本功能出发,主要满足以下诸项对布线系统的需求并且能够适应未来网络通讯技术的发展的需求。

信息综合计算机网络系统

模块电话局通信网(含话音,传真,X.25,DDN 等)

办公自动化网络系统

能支持各种数据通信、多媒体技术以及信息管理系统等,并且能适应现代和未来技术的发展,保证 25 年不落后。

  • 灵活性--本设计应能满足楼内各种通信设备的功能要求,即在不同楼层里搭建特定的通讯子网;在大楼任意的信息点上能够连接不同类型的设备;如计算机,电话机,传真机,打印机,终端机等。

  • 可扩展性--实施后的结构化布线系统是可扩充的,以便将来有更大的需求时很容易将设备安装进去。

  • 模块化结构--结构化布线系统中除去固定于建筑物内的水平线缆外,其所有的接插件都是积木式的标准件,以方便使用管理和扩充。可以使得在投入运行后的维护工作中,备品备件储备少,故障检查定位快,运行管理简单。

  • 开放性--即能支持任何厂家的任意网络产品,支持任意网络结构(总线型、星型、环型等)。

  • 成本有效性-----在满足应用要求的前提下,尽可能降低造价。

设计依据

综合布线系统工程设计规范 GB 50311-2007

ANSI/TIA-568-C.2 美国国家标准学会/美国电信工业协会 标准

YD/T926大楼通信综合布线系统行业标准

ISO/IEC 11801:2008 建筑物综合布线规范

EIA/TIA-569   商务建筑物电信布线路由标准

EIA/TIA-606     商务建筑物电信基础设施管理标准

EIA/TIA TSB67   商务建筑物电信布线测试标准

EIA/TIA TSB72     集中光纤布线指导原则

需求分析


本工程为XXX综合大学项目,建设单位为XXX,本工程位于XXX。建筑高度XXX,总建筑面积XXX平方米,其主要包括XX楼、XX楼等多栋单体建筑。

作为XX的现代化综合大学项目,对于该项目的建设有着极高的要求,必须实现对XXXX的现代化信息管理要求,达到国内一流大楼的信息管理水平,所以本次设计建设必须要有前瞻性、示范性、可实践性和代表性。


需求分析说明

1、由校园通信网引信息光缆进二层中电井弱点综合机柜,经配线后分线进入各层弱电井。

2、系统设计:综合布线系统负责语音及数据传输,宜结构华模式进行综合管理。传输数据主干采用50/125多模光缆敷设与弱电井金属桥架内,水平布线系统采用6类非屏蔽双绞线,系统布线设计爱用星型结构。

3、书平信息点设计:1)教师、实验室内设置电话和网络地板插座。办公室、功能房间设置双口信息插座。2)出线插座采用RJ45 6类型、暗装,底边距地0.3m。3)系统所有器件、设备均应配合电话电信部门由承包商负责成套供货安装、调试。


综合布线系统简介

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

因此,综合布线系统是一种标准通用的信息传输系统。

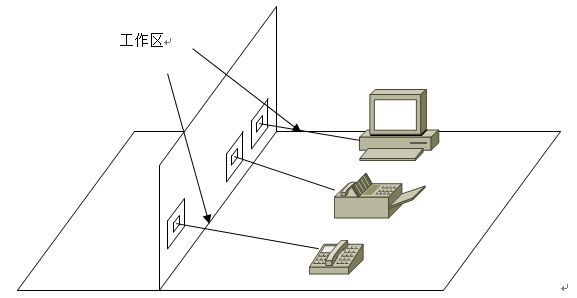

工作区子系统




连接水平子系统的电信插座(TO)和语音或数据终端设备

目的:方便连接设备的变动的重新安排

组成:连接跳线和适配器

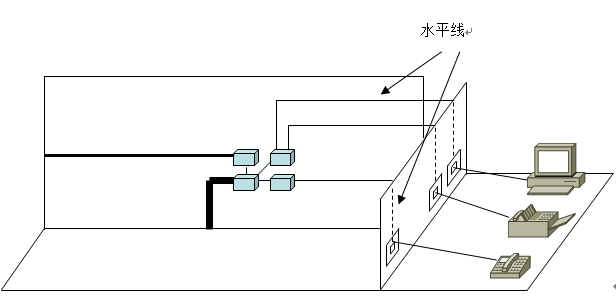

水平子系统


水平子系统包括从工作区到电信接线间(TC)这段距离。

组成:包括TO和把插座延伸到TC所使用的传输介质。

应采用星形拓扑结构,所有工作区TO都连接到一个TC或一个设备间(ER)上。

水平电缆的长度是295英尺(90米)。

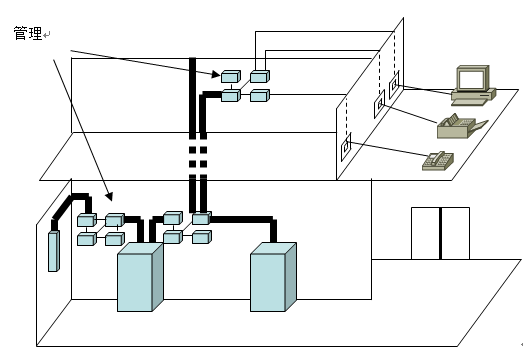

管理间子系统


管理子系统:包括把两个子系统连接起来或为一个子系统分配共用设备线路的交连和互连、端接硬件、彩色编码、编号方案及记录保存装置。

垂直子系统


连接电信接线间和设备区域,实现大楼内部通信。提供大楼的干线(馈电线)电缆的路由部份。

组成:铜缆和光缆以及将此线缆连接到其它地方的相关支撑硬件。

距离:1.语音级UTP电缆长度2624英尺(800米)2.数据超5类、6类电缆时长度295英尺(90米)

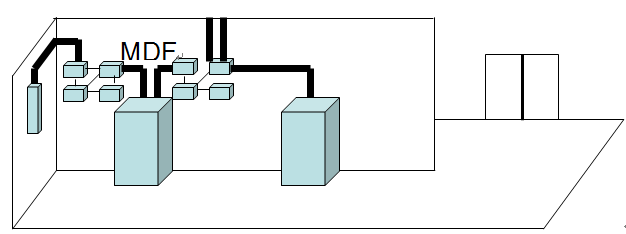

设备间子系统


设备间子系统包括共享的公用设备,及把这些设备端接到连接硬件上要求的传输介质

组成:设备间中的电缆、连接器和相关支撑硬件。


服务流程
科学的管理,高水准、高效率地完成工作,量身定制的技术服务
用户信赖
建立长期技术支持与信赖合作关系
